PVA-4R24 RBM401105 BOSCH M_PVA4R24- ENRUTADOR PAVIRO/ DIRECCIONAM

RBM401105 PVA4R24 BOSCH M_PVA4R24- ENRUTADOR PAVIRO/ DIRECCIONAMIENTO DE HASTA 24 ZONAS RBM401105 PVA4R24

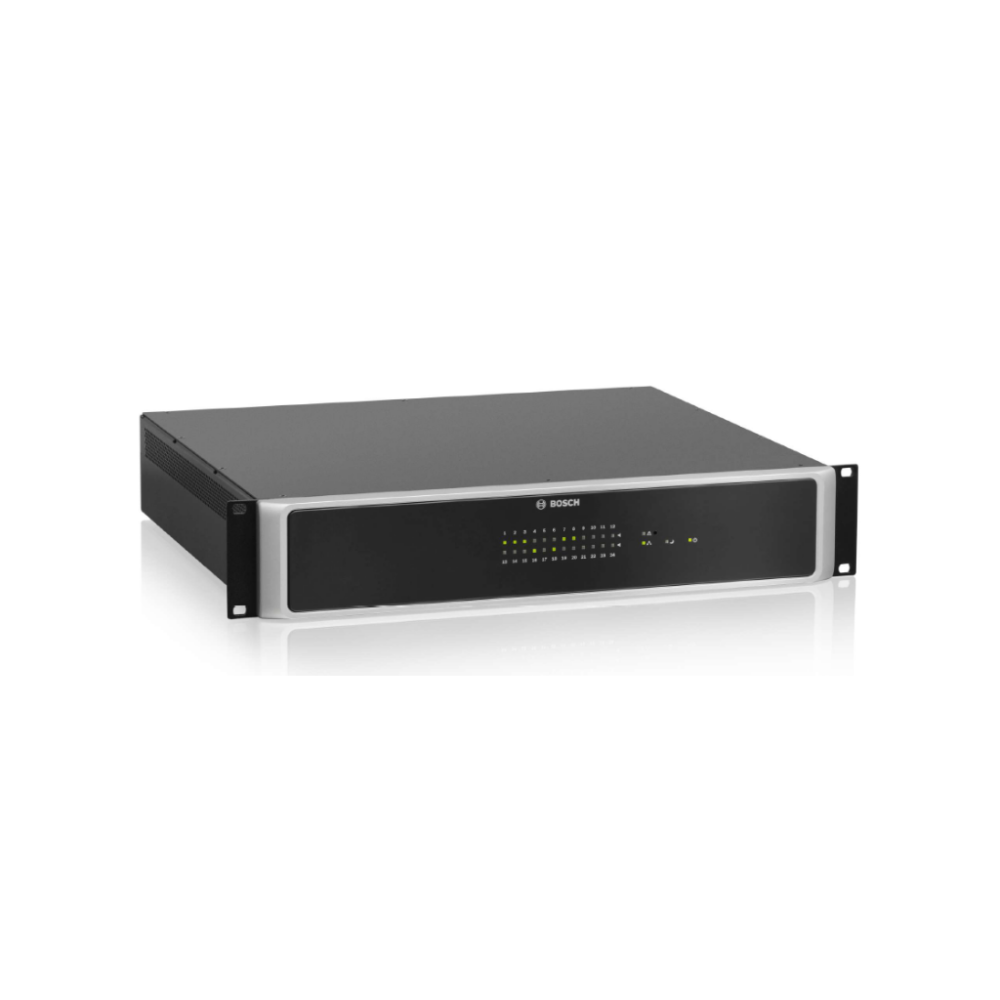

Enrutador PVA-4R24 PAVIRO

El enrutador de 24 zonas PVA-4R24 es una extensión de zonas para el sistema PAVIRO. El modelo PVA-4R24 añade 24 zonas 20 GPI 24 GPO y 2 relés de control al sistema y se controla y supervisa a través del bus CAN mediante el controlador PVA-4CR12. Es posible conectar hasta 20 enrutadores externos a un controlador.

Un enrutador puede gestionar una carga de los altavoces de hasta 4000 W. La carga máxima de una zona es de 500 W. Los indicadores de zona de la parte frontal muestran el estado actual de cada zona:

• Verde: zona en uso para eventos que no son de emergencia.
• Rojo: zona en uso para eventos de emergencia.
• Amarillo: se ha detectado un fallo en una zona.
• Apagado: zona en estado de reposo.

 Certificados y homologaciones

• EN 50130-4.
• EN 50581.
• IEC 60065.
• EN 60945.
• EN 60950.
• EN 61000-6-3.

Piezas incluidas

• 1 PVA-4R24
• 1 Conector Euroblock de 2 polos (Phoenix PC 5/2-STF-7 62 1975697 F.01U.108.398) para 24 VCC.
• 4 Conector Euroblock de 6 polos (Phoenix MC 1 5/6-ST-3 81 1827745 F.01U.104.179) para entradas de audio.
• 8 Conector Euroblock de 10 polos (Phoenix MC 1 5/10-STF-3 81 1827787 F.01U.301.445) para el control de.entradas o salidas.
• 4 Conector Euroblock de 12 polos (Phoenix MC 1 5/12-STF-3 81 1827800 F.01U.108.397) para salidas de audio.
• 4 Soporte de pie (autoadhesivo).
• 1 Manual de funcionamiento.
• 1 Instrucciones importantes de seguridad.

Nota: Enrutador PVA-4R24 PAVIRO

Número de pedido: PVA-4R24.

Principales Características:

• Direccionamiento de hasta 24 zonas de 2 a 500 W.
• Bajo consumo de alimentación en el modo de espera.
• Enorme flexibilidad.
• Excelente calidad del sonido: más de 103 dB de relación señal a ruido.

Especificaciones:

• Enrutador de 24 zonas PVA-4R24: Enrutador PAVIRO que incluye direccionamiento y supervisión.
• Entradas de audio (100 V) AMP IN: 4 puertos de 6 patillas
• Tensión máx. 120 Veff.
• Corriente máx. 7 2 A.
• Potencia máxima 500 W.
• Salidas de audio (100 V) SPEAKER OUT: 4 puertos de 12 patillasCONTROL IN: 4 puertos de 10 patillas.
• Tensión máx.: 120 Veff.
• Corriente máx.: 7 2 A.
• Potencia máxima: 500 W.
• Entradas de control:CONTROL OUT: 4 puertos de 10 patillas.
• 10 entradas supervisadas (024 V Umáx. = 32 V)
• 10 entradas aisladas (baja: U 5 V CC; alta: U 10 V CC Umáx = 32 V)
• Salidas de control: 24 salidas de baja potencia (colector abierto Umáx = 32 V Imáx. = 40 mA)
• Relé de control: 2 (contactos de relé NA/NC Umáx = 32 V Imáx.= 1 A) Interfaces
• Puerto CAN BUS 2 RJ-45 de 10 a 500 kbit/s (para la conexión del controlador del enrutador o del amplificador)
• Entrada de alimentación: de CC 2132 V CC.
• Consumo de energía: De 5 a 60 W.
• Corriente de alimentación máxima:T
• Espera: < 250 mA.
• Reposo/Aviso/Alerta: < 800 mA.
• Temperatura de funcionamiento: De -5 °C a 45 °C.
• Entorno electromagnético: E1 E2 E3.
• Dimensiones del producto (anchox alto x profundo): 19 pulgadas 2 HU 483 x 88 2x391 mm.
• Peso neto: 8 2 kg.
• Peso con embalaje: 9 7 kg.
