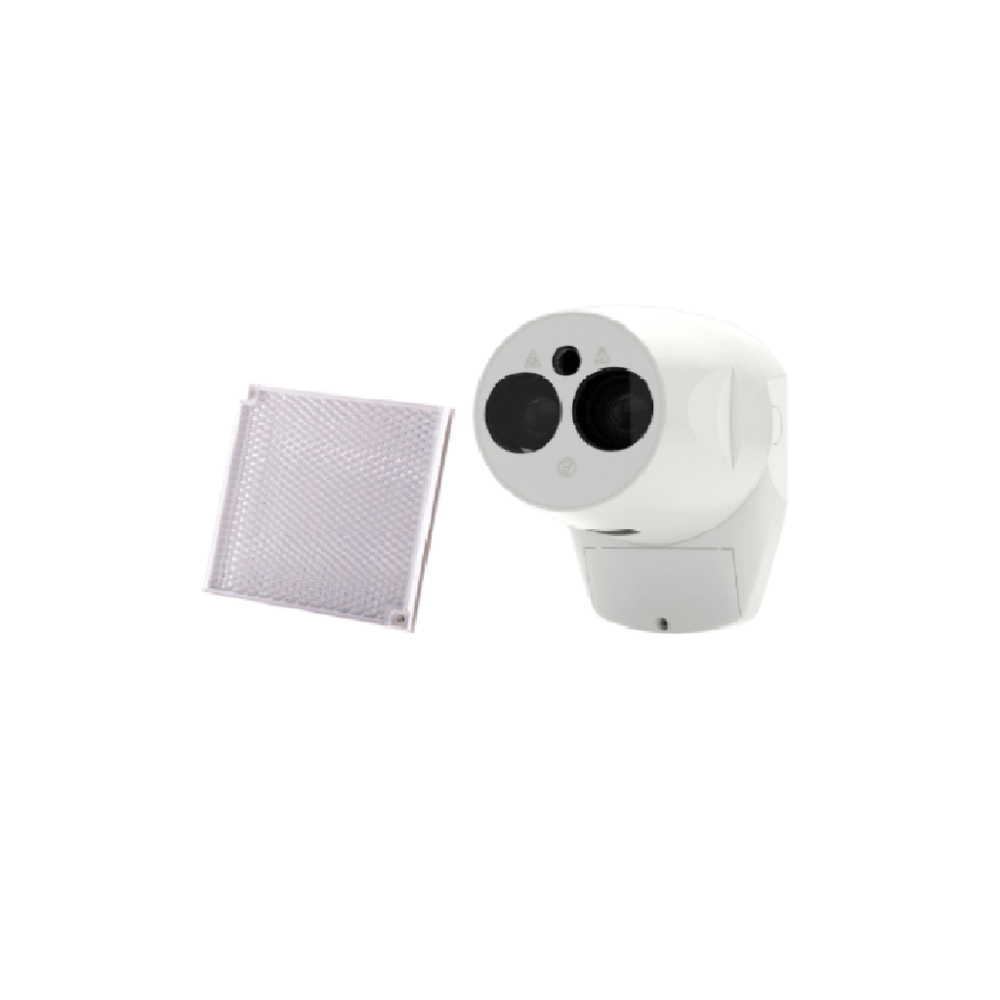

FRAY-ONE-UL RBM1440011 BOSCH F_FRAYONEUL- DETECTOR BEAM 5 A 120M.

RBM1440011 FRAYONEUL BOSCH F_FRAYONEUL- DETECTOR BEAM 5 A 120M. RBM1440011 FRAYONEUL

BOSCH F_FRAYONEUL- DETECTOR BEAM 5 A 120M.

BOSCH F_FRAYONEUL- DETECTOR BEAM 5 A 120M.

Resumen

El FRAY-ONE-UL es un detector de haz lineal retrorreflector rentable y de facil montaje. Abarca distancias de entre 5 m y 120 m. Un reflector permite la deteccion precisa de las particulas de humo dentro del rango de distancia dado. Para rangos comprendidos entre los 5 y los 50 metros basta con un unico prisma. Para rangos comprendidos entre 50 m y 120 m se requieren cuatro prismas. Los prismas adicionales estan incluidos en FRAY5000-LR-KIT. Las principales zonas de aplicacion son salas amplias como las de edificios historicos iglesias museos centros comerciales naves industriales almacenes etc. FRAY-ONE-UL es apto para uso en zonas donde los detectores de tipo puntual no resultan efectivos.

• Unidad de control integrada
• Auto-Alignment con cabezal del detector motorizado
• Light Cancellation Technology
• Building Movement Tracking
• Rango de deteccion hasta 120 m

Funciones

Rendimiento de la deteccion

Rango de deteccion: 0 a 50 m o 0 a 120 m con kit de reflectante de largo alcance

Metodo de alineacion: asistido por laser AutoAlignment. Alineacion manual - configuracion opcional

Protocolo Auto-Alignment: comprobacion de fondo busqueda de cuadro ajustar y centrar

Building Movement Tracking: compensa los desplazamientos naturales en alineacion del movimiento de edificios

Compensacion de contaminacion: compensa la acumulacion gradual de la contaminacion en las superficies opticas

Light Cancellation Technology: compensa los altos niveles de luz solar y de iluminacion artificial Deteccion de humo - longitud de onda optica: 850 nm infrarrojo cercano (invisible)

Laser integrado - alineacion laser: 650 nm visible Clase IIIa < 5 mW

Ajuste de fase dinamico del haz: permite que los detectores de haz se monten uno enfrente de otro con los reflectores en el medio. Elimina las falsas alarmas causadas por la interferencia entre haces

Salida de senales: reles individuales de alarma y averia (contacto seco) 0 5 A a 30 V CC Configuracion de usuario programable

Niveles del umbral de respuesta de alarma: 25 % - <7 m 25 % 35 % - 7 m - 17 m 35 % 55 % - 17 m - 33 m 55 % 85 % - 53 m - 120 m

Retardo de alarma: 10 segundos para obstruccion parcial momentaneamente de la trayectoria del haz Retardo de averia: 10 segundos para obstruccion momentanea de la trayectoria del haz Caracteristicas de usuario

Interfaz de usuario integrada: conmutador de modo alineacion botones de alineacion direccionales y conmutadores de configuracion de umbral de respuesta de alarma

Indicacion del estado de alineacion: dos LED verdes y un LED amarillo

Indicacion de estado del sistema:

Funcionamiento normal: LED verde que parpadea cada 10 segundos

Condicion de alarma: LED rojo que parpadea cada 10 segundos

Condicion de averia: LED amarillo que parpadea cada 10 segundos en caso de oscurecimiento o cada 5 segundos en caso de contaminacion

Limpieza: cara frontal plana con optica cerrada. La limpieza de la optica no afecta al alineamiento.

Parametros de diseno

Distancia de la trayectoria del haz: 1 m de diametro desde la linea central entre el detector y el reflector

Ubicacion del detector: dentro del flujo de chorro del techo (10 % superior de la altura del suelo al techo) a menos que se estipule lo contrario Cableado de campo

Seccion y tipo de cable:

3 conductores dedicados 22-14 AWG

Sistema compatible con cable ignifugo y no ignifugo que cumple con las normas de instalacion locales

Entrada de cable:

tres ubicaciones troquelables que admiten prensaestopas M20 12 7 mm o 19 mm

cuatro ubicaciones perforables que admiten prensaestopas de hasta 21 mm de diametro

Certificaciones y aprobaciones

Certificaciones y aprobaciones

Piezas incluidas

Piezas incluidas

Especificaciones tecnicas

Especificaciones tecnicas
