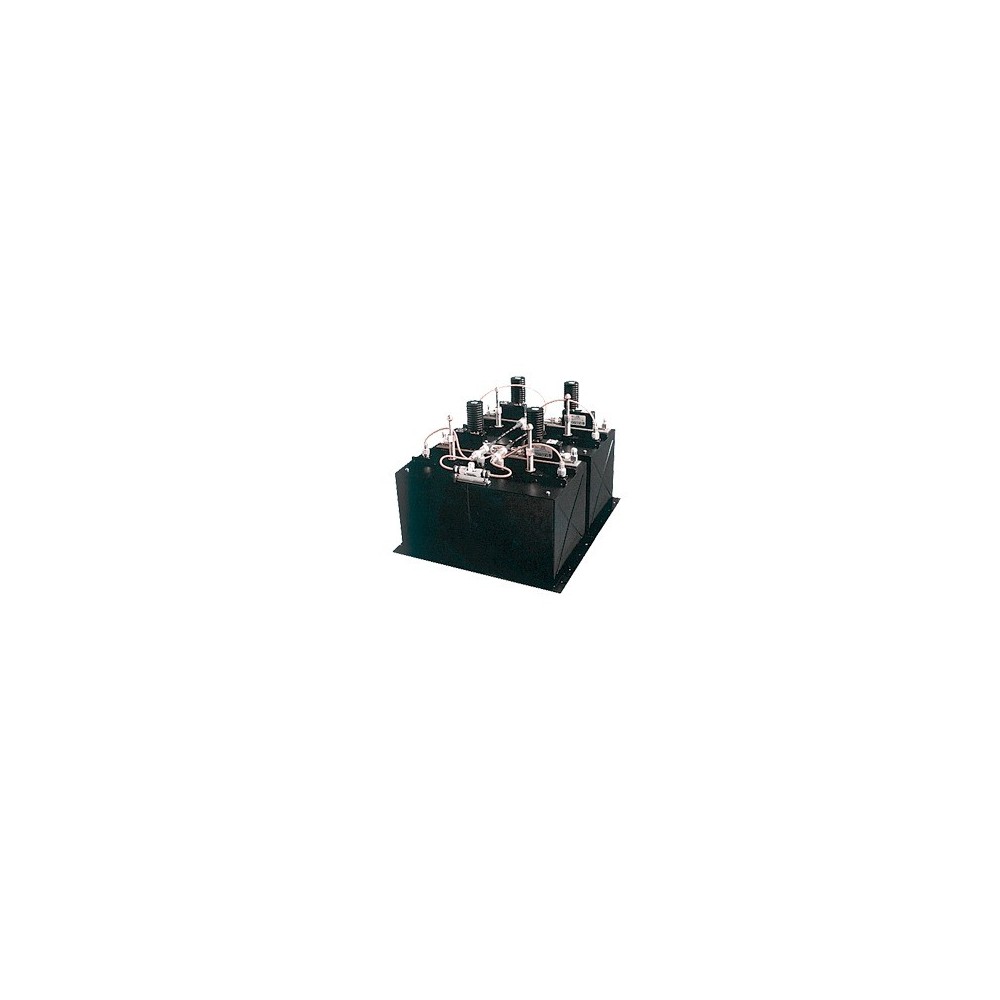

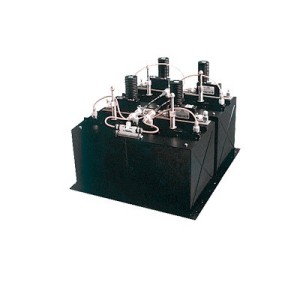

DB43685AA

Características Principales

• Combinador UHF de 5 canales
• Rango de frecuencia: 380-400 MHz
• Separación mínima entre frecuencias: 100 kHz
• Aislamiento Tx a Tx: 65 dB (mínimo)
• Aislamiento Antena a Tx: 50 dB (mínimo)
• Potencia de entrada: 150 W
• Conectores N Hembra

Especificaciones Eléctricas

• Perdida de inserción: 8.3 dB (50 kHz) 5.3 dB (100 kHz) 4.0 dB (150 kHz) 3.3 dB (200 kHz) 2.8 dB (300 kHz) 2.5 dB (400 kHz o más)
• Retorno de Transmisor (dB): 19 dB (mínimo)
• Separación de frecuencias: 100 kHz (mínimo) 50 kHz con kit opcional
• Construcción: Cavidades de cobre sólido
• Conectores: N(F) en la entrada
• Temperatura de operación: -30 a +60°C

Especificaciones Mecánicas

• Construcción/Acabado: Cobre / Negro
• Montaje: Rack EIA de 19 pulgadas
• Tamaño de cavidad (WxHxD): 9.25 x 8.5 x 9.25 pulgadas (235 x 215 x 235 mm)
• Ancho: 19 pulgadas (482.6 mm)
• Profundidad: 15 pulgadas (381 mm)
• Altura: 18 RU (31.5 pulgadas / 787.4 mm)
• Peso neto: 95 lbs (43.2 kg)
• Peso de envío: 105 lbs (47.7 kg)

Curva de Selectividad de Cavidad

Para separaciones de frecuencia menores a 75 kHz (50 kHz mínimo) se requiere el uso de un kit de carga. Los kits disponibles son DB434801LDKT DB434802LDKT y DB434803LDKT con 1 2 y 3 cargas respectivamente.

Notas de Instalación

• Para canales de expansión especificar el número deseado
• Para múltiples canales de expansión contactar al soporte técnico de dB Spectra
• Para espaciado de canales menor a 100 Hz y mayor o igual a 50 kHz se requieren kits de carga de alta potencia (DB4368LDKT) en cada canal cercano (mínimo 2)
• El uso de kits de carga agrega 4.6 a la profundidad pero no afecta la altura
