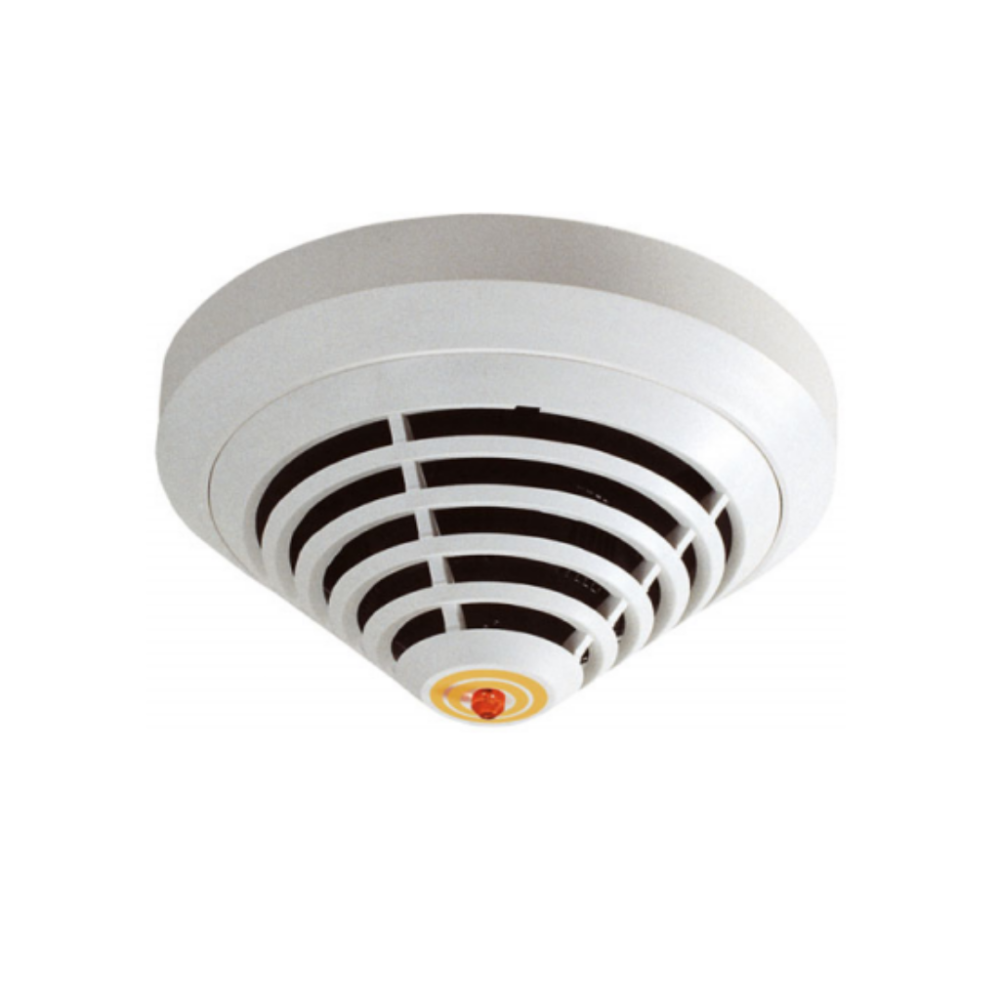

FAP-425-O-R RBM427006 BOSCH F_FAP425OR - Detector optico / Con RO

Detector ptico AVENAR detector 4000

AVENAR detector 4000 es una nueva gama de detectores de incendios automticos que ofrecen una extraordinaria precisin y velocidad de deteccin. Los modelos con dos sensores pticos (ptico doble) son capaces de detectar la ms mnima presencia de humo. La gama est formada por modelos con giratorios con direccionamiento manual y automtico y modelos sin giratorios con configuracin de direccin automtica.

Funciones

Tecnologa de sensores y procesamiento de seales

Los sensores individuales se pueden configurar en el software de programacin FSP-5000-RPS. Todas las seales del sensor se analizan continuamente mediante el sistema electrnico de evaluacin interno (Intelligent Signal Processing ISP) y estn enlazadas entre s mediante un microprocesador integrado. El enlace entre los sensores significa que los detectores combinados tambin se pueden utilizar donde se espera que haya algo de humo vapor o polvo durante el transcurso del funcionamiento normal.

La alarma solo se dispara automticamente si la combinacin de seales corresponde a la caractersticas del campo de ubicacin seleccionado al realizar la programacin. En consecuencia el nmero de falsas alarmas es menor. Adems se analiza la duracin de las seales del sensor tras la deteccin de incendios y averas lo que da como lugar a una mayor fiabilidad de deteccin para cada sensor individual.

En el caso del sensor ptico y qumico el umbral de respuesta (compensacin de tendencia) se ajusta activamente. La desactivacin manual o temporizada de sensores individuales es posible para el ajuste a factores de interferencias extremos.

Sensor ptico (sensor de humo)

El sensor ptico usa el mtodo de dispersin de luz. Un LED transmite luz a la cmara de medicin donde es absorbida por la estructura laberntica. En caso de incendio el humo penetra en la cmara de medicin y las partculas de humo reflejan la luz del LED. La cantidad de luz que llega al fotodiodo se convierte en una seal elctrica proporcional.

Los modelos con ptica doble tienen dos sensores pticos con diferentes longitudes de onda. La tecnologa de doble rayo funciona con un LED azul y otro de infrarrojos de forma que la deteccin de la menor presencia de humo se realiza de forma rpida y fiable (deteccin TF1 y TF9).

Sensor trmico (sensor trmico)

Se utiliza un termistor en una red de resistencias como sensor trmico desde el que un convertidor analgico-digital mide la tensin dependiente de la temperatura a intervalos regulares. Segn la clase de detector especificada  el sensor de temperatura dispara el estado de alarma cuando se excede la temperatura mxima de 54 C o 69 C (mximo trmico) o si la temperatura se eleva en una cantidad definida dentro de un perodo de tiempo especificado (diferencial trmico).

Caractersticas de LSN improved

AVENAR detector 4000 ofrece todas las caractersticas de la tecnologa LSN improved:

• Estructuras de red flexibles incluida la derivacin en T sin elementos adicionales (la derivacin en T no es viable en los modelos sin giratorios).
• Hasta 254 elementos LSN improved por lnea de lazos o ramal.
• Direccionamiento manual o automtico del detector con o sin deteccin automtica.
• Fuente de alimentacin para componentes conectados mediante bus LSN.
• Se puede utilizar cable de deteccin de incendios sin proteccin.
• Longitud de cable de hasta 3.000 m (con LSN 1500 A).
• Compatibilidad con versiones anteriores de sistemas LSN y unidades centrales existentes.
• Control del impacto electromagntico en el entorno para realizar el rpido anlisis de las causas (los valores de EMC se muestran en la central).

Notas de configuracin/instalacin

• Se puede conectar a las centrales de incendios Bosch con los parmetros del sistema LSN improved.
• Los detectores DO pueden utilizarse nicamente con el controlador de la central MPC versin B y superior. El controlador de la central MPC de la versin A no puede conectarse.
• En el modo LSN clsico se puede conectar a las centrales de incendios LSN BZ 500 LSN UEZ 2000 LSN UGM 2020 y a otras centrales o a sus mdulos receptores con idnticas condiciones de conexin pero con los parmetros del sistema LSN anteriores.
• Durante la planificacin de la obra la adhesin a los estndares y directivas nacionales es esencial.
• La parte superior y la base del detector se pueden pintar de forma que coordinen con el ambiente. Tenga en cuenta la informacin proporcionada en Painting Instructions.
• Los detectores de la serie 420 se pueden sustituir con todos los modelos de AVENAR detector 4000 sin tener que volver a configurar la central.

Las notas de instalacin/configuracin cumplen con la norma VdS/VDE

• Los modelos FAP425-DOTC-R FAP425-DOT-R FAP425-OT-R y FAP425-OT se han diseado de acuerdo con las directivas para detectores pticos tanto si van a funcionar como detectores pticos o como detectores pticos/trmicos combinados (consulte DIN VDE 0833 Parte 2 y VDS 2095).
• Si se requiere la desactivacin ocasional de la unidad ptica (sensor de dispersin de luz) la planificacin se debe basar en las directivas para detectores de calor (consulte DIN VDE 0833 Parte 2 y VDS 2095).
• Al disear barreras de incendios segn DIBt tenga en cuenta que el detector de calor (FAH-425-T-R) se debe configurar de acuerdo con la clase A1R.

Nota: Detector ptico AVENAR detector 4000

Detector analgico direccionable con un sensor ptico direccionable de forma manual y automtica.

Nmero de pedido: FAP-425-O-R

Principales Caractersticas

• Alta fiabilidad y precisin gracias al Procesamiento de seales inteligente (ISP).
• Deteccin muy temprana de la ms mnima presencia de humo con los modelos de doble ptica (tecnologa de doble rayo).
• Comprobacin de la presencia de interferencias electromagnticas en el entorno para realizar un anlisis rpido de las causas.
• Direccionamiento automtico y manual.
• No incluye base de montaje.

Especificaciones

Elctricas

• Tensin de funcionamiento: De 15 V CC a 33 V CC.
• Consumo de energa: < 0 55 mA.
• Salida de alarma: Por datos mediante lnea a dos hilos.
• Salida del indicador: Colector abierto que conmuta 0 V sobre 1 5 kilohmios mx. 15 mA.

Mecnicos

Dimensiones:

• Sin base: 99 5 x 52 mm .
• Con base: 120 x 63 5 mm Carcasa .

Material

• Plstico ABS (Novodur)
• Color Blanco parecido a RAL 9010 acabado mate.
• Peso: 80 g / 120 g aprox.

Ambientales

• Temperatura de funcionamiento permitida: De -20 C a 50 C.
• Humedad relativa permitida: 95 % (sin condensacin).
• Velocidad de aire permitida: 20 m/s.

Nivel de proteccin:

• (IEC 60529) IP41.
• IP43 con base de detector.
• FAA-420-SEAL o MSC 420.
