Tenga en cuenta que el FAD-420-HS-EN no Viene con el detector FAD-425-O-R

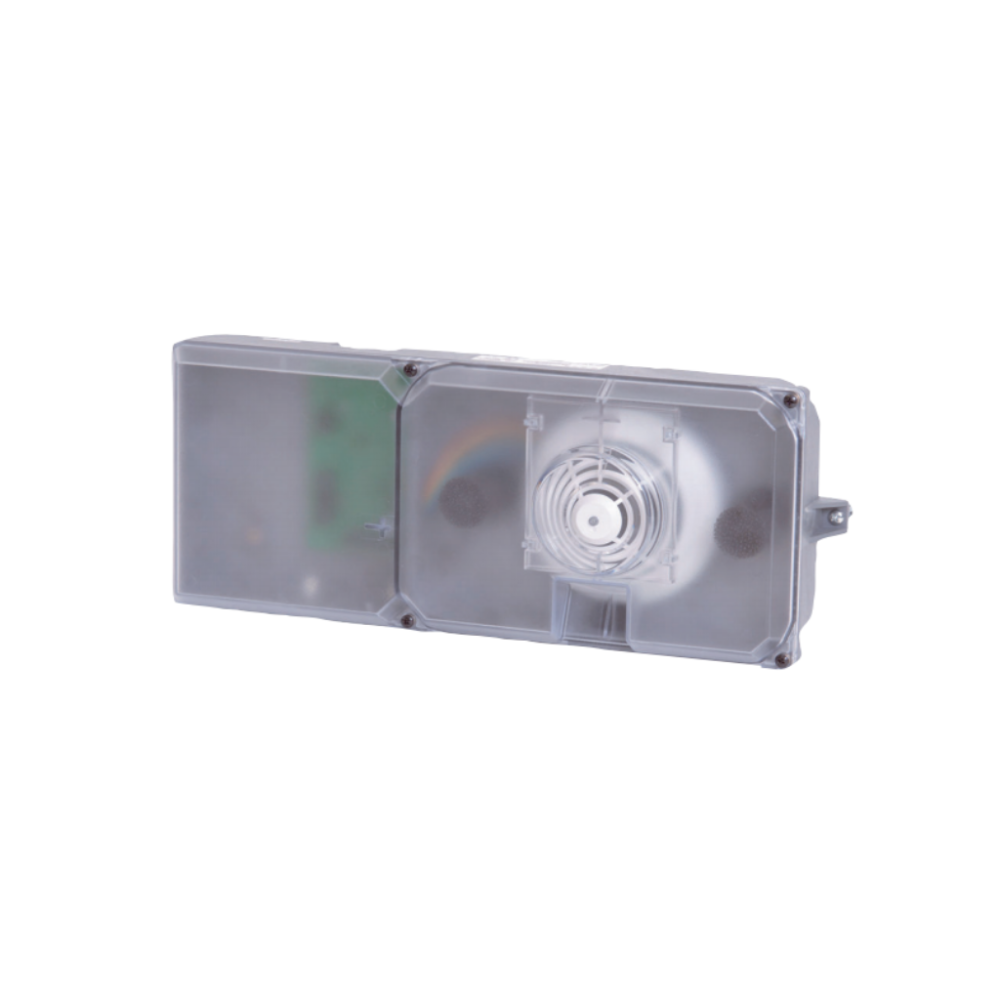

La carcasa del detector de conductos FAD-420-HS-EN con base con detector FAD-425-O-R integrado detecta humo en conductos de ventilacion.  Las particulas de humo en el aire son detectado de manera confiable e informado al panel de bomberos por el Sistema de bus LSN mejorado.

Funciones basicas

El aire del conducto de ventilacion se dirige constantemente a traves del tubo de muestra y la carcasa de muestreo de aire al detector FAD-425-O-R especialmente disenado. Las particulas de humo en el aire se detectan de manera confiable y informado al panel de bomberos por el autobus mejorado de LSN sistema.

Notas de instalacion / configuracion

• Velocidades de aire de 1 m / sa 20 m / s
• Montaje horizontal o vertical de la carcasa.
• Si hay un indicador remoto conectado el FAD RB DIBT.

Partes incluidas

• 1 caja de muestreo de aire con placa de conexion base de detector y material de instalacion.
• 1 tubo de muestra D344-1.5 (longitud 45 7 cm).
• 1 tubo de ventilacion.
• 2 filtro de aire D344-TF para muestra y tubo de ventilacion.

Nota: Tenga en cuenta que el FAD-420-HS-EN no Viene con el detector FAD-425-O-R requerido. El detector FAD-425-O-R debe solicitarse en adicion.

Nota: FAD-420-HS-EN Carcasa del detector de conductos con base caja de muestreo de aire con placa de conexion y base del detector para FAD-425-O-R. El detector debe ser ordenado ademas.

Numero de pedido: FAD-420-HS-EN

Principales caracteristicas

• Uso en sistemas de ventilacion con velocidades de aire de 1 m / sa 20 m / s.
• Para la activacion de ventiladores controles de puerta o externos dispositivos de visualizacion una placa de rele opcional puede ser instalado..
• Una seccion clara en la cubierta esmerilada permite observando el LED de alarma del FAD-425-O-R integrado Detector.
• Control para evitar la extraccion no deseada de la cubierta.
• Facil instalacion del detector FAD-425-O-R.

Especificaciones

Electrico

• Tension de funcionamiento 24 V CC (15 33 V CC).
• Consumo de corriente maximo Aprox. 0 55 mA (aprox. 0 75 mA cuando FAD RB DIBT Tarjeta de rele instalada).
• Susceptibilidad electromagnetica (EMS) EN 501304.
• Emision electromagnetica (EME) EN 6100063.

Mecanica

• Dimensiones (H x W x D) 16.5 x 39.5 x 11 cm.

Material y color

• Base de carcasa reforzada con fibra plastica PPE PS (UL94-V1) gris.
• Cubierta de la carcasa de plastico PC (UL94-V2) transparente.
• Peso aproximado. 1 5 kg.

Condiciones ambientales

• Velocidad de aire permitida 1 m / s ... 20 m / s.
• Funcionamiento permitido temperatura: 0 C ... 50 C..
• Temperatura de almacenamiento permitida: -20 C 60 C..
• Humedad relativa permitida: 95% sin condensacion.
• Clase de proteccion segun: EN 60529 IP 30.

Placa de rele FAD-RB-DIBT

• Carga de contacto maxima 2 A a 30 V CC.
• Peso 11 g.
