RBM1180013 DS161 BOSCH I_DS161- DETECTOR DE SALIDA/ CONTROL DE PUERTAS CON ALERTA/ COBERTURA DE 2.4 X 3 MTS COLOR NEGRO RBM1180013 DS161

BOSCH I_DS161- DETECTOR DE SALIDA/ CONTROL DE PUERTAS CON ALERTA/ COBERTURA DE 2.4 X 3 MTS COLOR NEGRO

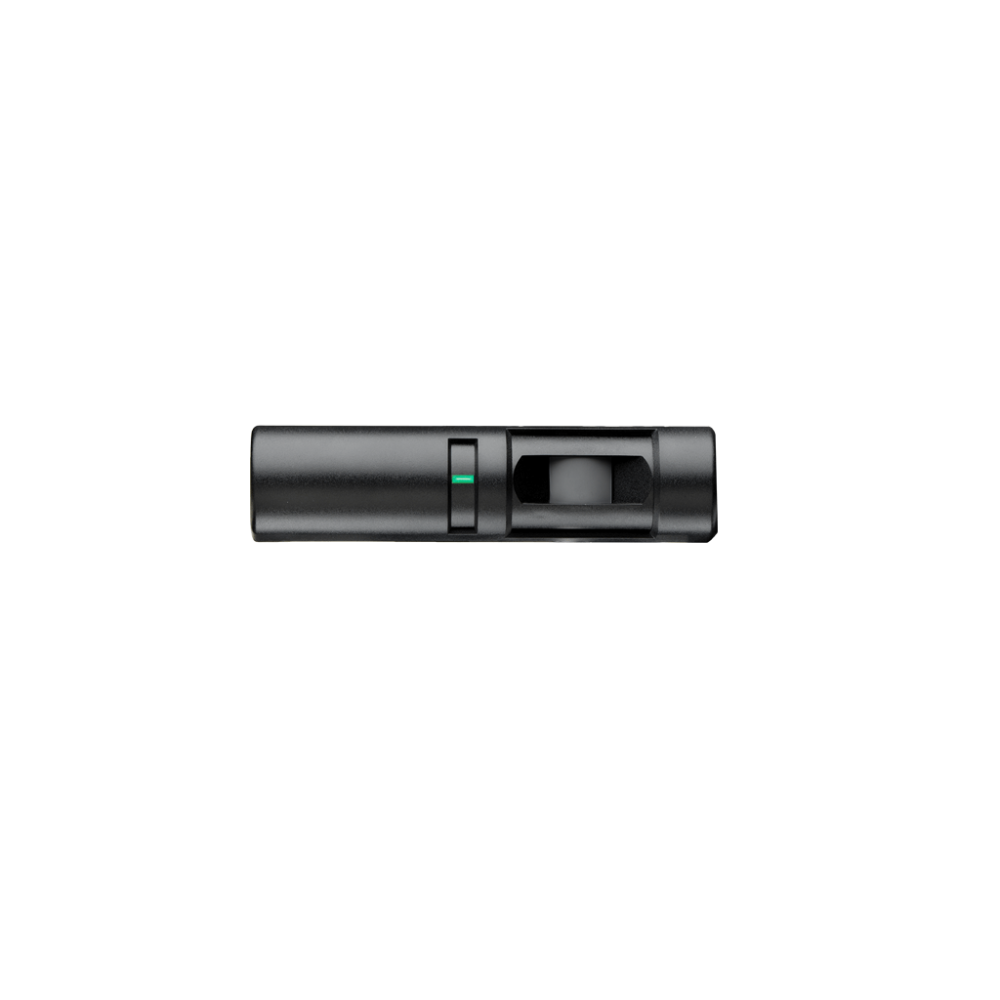

DS161 Detector peticion salida negro timbre

Caja negra. Para uso en aplicaciones de salida (REX). Proporciona una cobertura de 2 4 m x 3 m (8 pies x 10 pies) temporizadores control de puertas con alerta de resonador y cobertura orientable.

Numero de pedido DS161 F.01U.364.869

La serie DS160 consta del detector DS160 (gris claro) y el detector DS161 (negro) ambos disenados especificamente para aplicaciones de salida (REX).

Con caracteristicas como temporizadores control de puertas con alertas de resonador y cobertura orientable los dispositivos DS160 y DS161 gozan de gran flexibilidad para satisfacer los requisitos de REX mas exigentes. La entrada logica secuencial (SLI) exclusiva aporta una mayor seguridad de la que ofrecen los demas dispositivos REX.

Caracteristicas

• Control de puertas con alerta de resonador
• Entrada logica secuencial (SLI)
• Orientacion vertical interna
• Patron de cobertura envolvente con un control de patrones de gran precision
• Tiempo de activacion ajustable de hasta 64 segundos

Funciones

Entrada logica secuencial (SLI)

El terminal SLI permite conectar un segundo dispositivo que requiera deteccion secuencial. De esta forma se elimina la posibilidad de que un objeto deslizado por la puerta o por debajo de ella active el detector. Esta entrada tambien se puede utilizar para bloquear el sensor si hay movimiento fuera de las instalaciones.

Control de puertas

El sensor puede controlar el contacto de una puerta para permitir un control especial del rele interno. Por ejemplo si la puerta se abre durante el periodo de tiempo del rele se puede programar el sensor para que detenga el temporizador. Si la puerta no se abre en un periodo de tiempo especifico se puede programar el rele para que se desactive.

Alerta del resonador

Se puede programar el resonador integrado para que se active si la puerta permanece abierta demasiado tiempo. El volumen del resonador se puede ajustar totalmente hasta los 85 dB.

Entrada de tarjeta de acceso

La entrada de tarjeta de acceso permite controlar el rele del sensor desde un origen externo como un sistema de control de accesos o un lector de tarjetas.

Certificaciones y aprobaciones

Certificaciones y aprobaciones

Notas de configuracion/instalacion

Informacion sobre la cobertura

La cobertura (zona de deteccion) varia en funcion de la altura de montaje con respecto al suelo el angulo de la lente y de si la unidad se monta en una pared sobre la puerta o en el techo. La cobertura es de 2 4 m x 3 m (8 pies x 10 pies). Se muestran los patrones de cobertura del detector a una altura de 2 3 m (7 5 pies). El patron de cobertura aumenta o disminuye segun la altura y la alineacion del detector.

Aviso

• Al montar la unidad en la pared y con la lente orientada en perpendicular algunas zonas de deteccion apuntan hacia la pared y no detectan el movimiento.

Los diagramas representan las vistas del patron de cobertura con el detector montado a una altura de 2 3 m (7 5 pies) por encima del suelo y la lente orientada en perpendicular a este. No se muestran las zonas que apuntan hacia la pared.

Especificaciones clave

Consumo de energia (mA): 8 39 mA

Dimensiones (Alto x Ancho x Fondo) (mm): 45 x 171 x 44 mm

Rele de alarma: NC/NO

Temperatura de funcionamiento (C): -29 49 C

Tension de funcionamiento (VCC): 12 30 VDC

DS161 Detector peticion salida negro timbre

Caja negra. Para uso en aplicaciones de salida (REX). Proporciona una cobertura de 2 4 m x 3 m (8 pies x 10 pies) temporizadores control de puertas con alerta de resonador y cobertura orientable.

Numero de pedido DS161 F.01U.364.869
