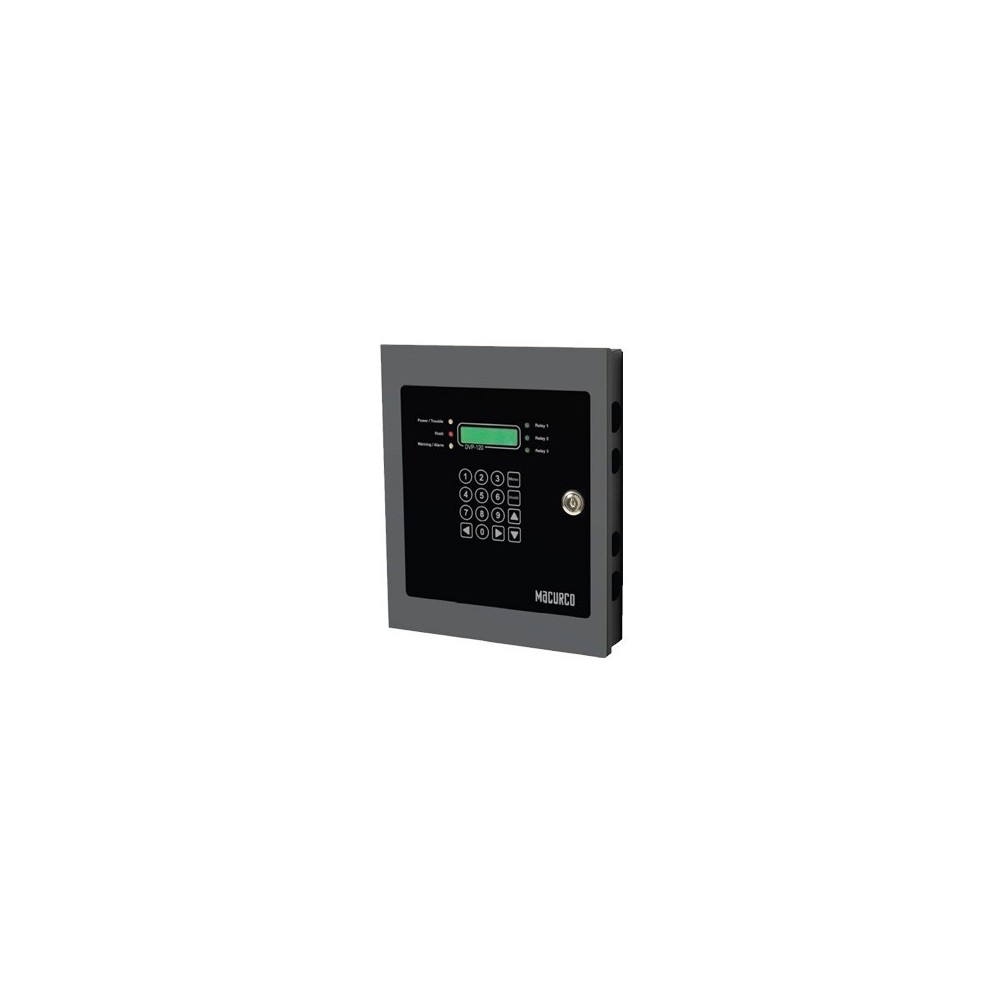

DVP120M Panel Direccionable de Deteccion y Ventilacion de Gases Multiples DVP120M

 DVP120M

Panel para sensores de gas serie 6 de Macurco

Detección y Ventilación de Gases Múltiples
El panel de detección y ventilación de gases múltiples modelo DVP-120M en conjunción con los detectores de la serie-6 y serie-12 de Macurco proporciona controles automáticos para ayudar a mantener un entorno aceptable en estacionamientos y otras instalaciones. El panel DVP-120M está diseñado y cumple con las especificaciones de seguridad en garajes de estacionamiento cerrado incluyendo el Código Uniforme de Edificación y OSHA para detección y control de acumulación de CO (Monóxido de Carbono). Atreves del adaptador MRS-485 y la Serie-6 de detectores Macurco el DVP-120M puede controlar hasta 87 detectores.

Características:
• Listado ETL UL 508A CAN No. 14-13 CSA-C22.2
• Teclado externo para configuración
• Pantalla LCD visible desde el exterior que muestra el estado del sistema
• Tres canales de entrada digital RS-485 - 29 sensores direccionable por canal
• Compatible con todos los detectores Macurco Serie-6 y el adaptador MRS-485
• 12 entradas analógicas compatibles con detectores Macurco Serie-6 y Serie- 12
• 3 relevadores SPDT con capacidad de 10A @ 240 Vca para Alarma o Ventilador
• Salida de Sirena y salida de Estrobo de 24 Vcc a 250 mA
• Gabinete NEMA 1
• Hasta 3 zonas de control de la ventilación
• Cada zona puede ser controlada en base a señal de alarma y/o por horario
• Cada relé es configurable por el retraso antes de la activación y el mínimo de tiempo
• Retardo de activación de relevador: 0-15 minutos en incrementos de 1 segundo
• Retardo de desactivación de relevador: 0-15 minutos en incrementos de 1 segundo
• LED’s Indicadores de estatus: Alimentación Alarma/Advertencia Silenciar Relevador 1 Relevador 2 y Relevador 3

Especificaciones

• Dimensiones: 267 mm x 318 mm x 51 mm.
• Peso: 2.9 kg.
• Envolvente: Tipo NEMA 1.
• Rango de operación: 32°F a 104°F (0°C a 40°C).
• Entrada de energía: 90-250 VAC 1 Amp 47-63 Hz monofásico.
• Capacidad de relé: 10 A resistivo hasta 240 VAC.
• Display LCD: 2 filas de 16 caracteres con retroiluminación.
• Indicadores de estado: LED para poder alarma advertencia y relés.
• Rango de detección: Varía según el gas (e.g. CO: 0-200 PPM NO2: 0-20 PPM).

Configuración de relevador sirena y estrobo

Configuración de Alarmas

Configuración de zonas
