BFA1

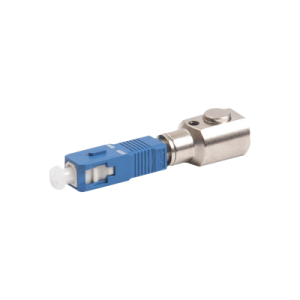

BFA1 Adaptador de Fibra Optica desnuda para realizar mediciones y pruebas en hilos de fibra sin conector BFA-1

Conecte temporalmente instrumentos de prueba como OTDR Medidor de Potencia y VFL a la fibra sin necesidad de fusionarla o conectorizarla.

Características:

• Proporciona un método rápido para conectar temporalmente una fibra bajo prueba a un instrumento de prueba.
• Mida la longitud de la fibra en un carrete con un OTDR sin tener que conectorizar o fusionar el carrete de fibra
• Mida la potencia óptica presente en una fibra sin conector
• Conecte temporalmente un VFL a una fibra para que el técnico pueda inyectar luz visible en una fibra que no tiene conector
• Acepta fibra de hasta 250 micras
• Tipo de conector: SC/PC
• Compatible con fibra multimodo y monomodo

Instrucciones:

1. Pelar la cubierta de la fibra para acceder al recubrimiento de 900 micras. Retire 50 mm (2 ) del revestimiento acrílico (250 micras).

2. Limpie la fibra con alcohol isopropílico al 99%.

3. Corte la fibra a una longitud de 20 mm.

4. Presione el émbolo del BFA-1 e inserte el extremo de la fibra cortada asegurándose de que el extremo de la fibra llega hasta la férula.

5. Suelte el émbolo para asegurar la fibra.

Notas:

• Es altamente recomendado utilizar un acoplador SC-SC y un jumper/patch cord de fibra de 1 metro para realizar la conexión al OTDR/Medidor de Potencia/VFL
• No conectar directamente el adaptador BFA-1 al instrumento de medición

BFA-1 Adaptador de Fibra Optica desnuda para realizar mediciones y pruebas en hilos de fibra sin conector BFA1
