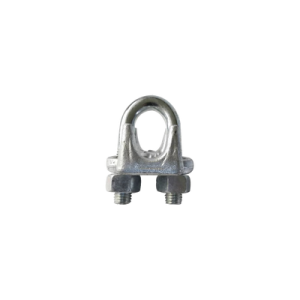

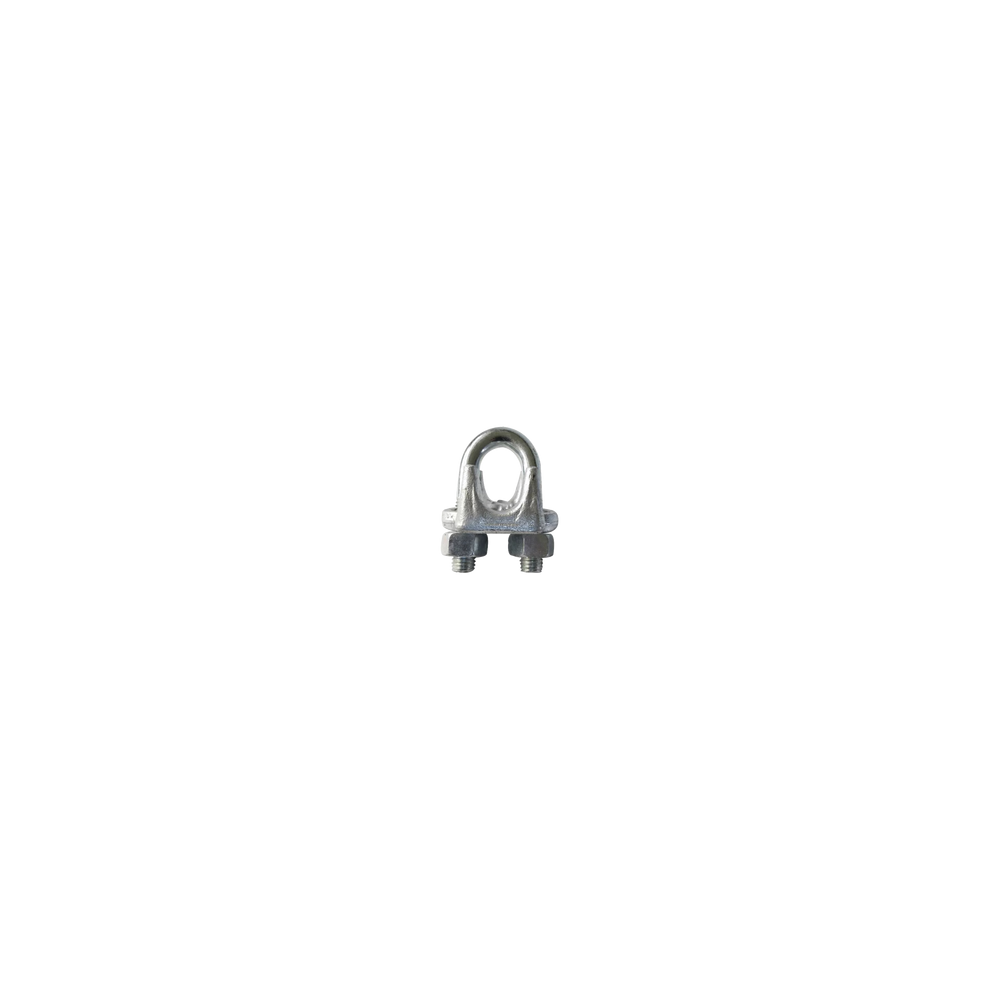

NUDO14F

Nudo forjado para instalaciones con cable de retenida para carga constante o de alta demanda. Cumple con la especificación FFC 4500 Tipe 1 class 1. Torque recomendado: 15 lb-ft. Número mínimo de nudos por unión: 2. Distancia del cuello a la que debe ser instalado el primer nudo: 4-3/4 .

Pasos de Instalación

1. Doblar el cable de acero a la medida requerida para formar el ojo instalar la primera grapa que deberá ser junto a la punta muerta del cable aprox. 10 cm y asegurarla con la sección en U en tanto la línea de carga debe descansar y ser sujetada por la silleta de la grapa acomodar el guardacabo en la posición de carga.

2. Instalar la segunda grapa de la misma manera y al otro extremo junto al guardacabo sujetar firmemente pero aún no a la fuerza requerida.

3. Colocar la tercera grapa (si aplica) exactamente a la mitad de la otras dos. Todas las grapas deben quedar con la misma orientación.

4. Aplicar una leve tensión apretar y rectificar el agarre de las tuercas haciéndolo de manera paulatina y alternada hasta llegar a la torsión recomendada.
5. Revisar todas y cada una de las grapas antes de efectuar la primera maniobra y posteriormente en lapsos regulares ya que la tensión tiende a alargar el cable y por consiguiente disminuye su diámetro.

Recomendaciones

La longitud necesaria para instalar perros en cada caso se obtendrá multiplicando el diámetro 25 veces hasta 1 y 35 veces hasta 2 . La retenida se estirará y es posible que su diámetro cambie cuando comience la tensión. Se debe inspeccionar periódicamente y volver a tensionar. El valor de torque recomendado está basado en tuercas limpias secas y libres de cualquier humectante.
