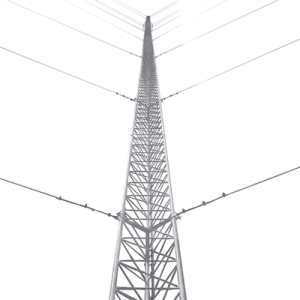

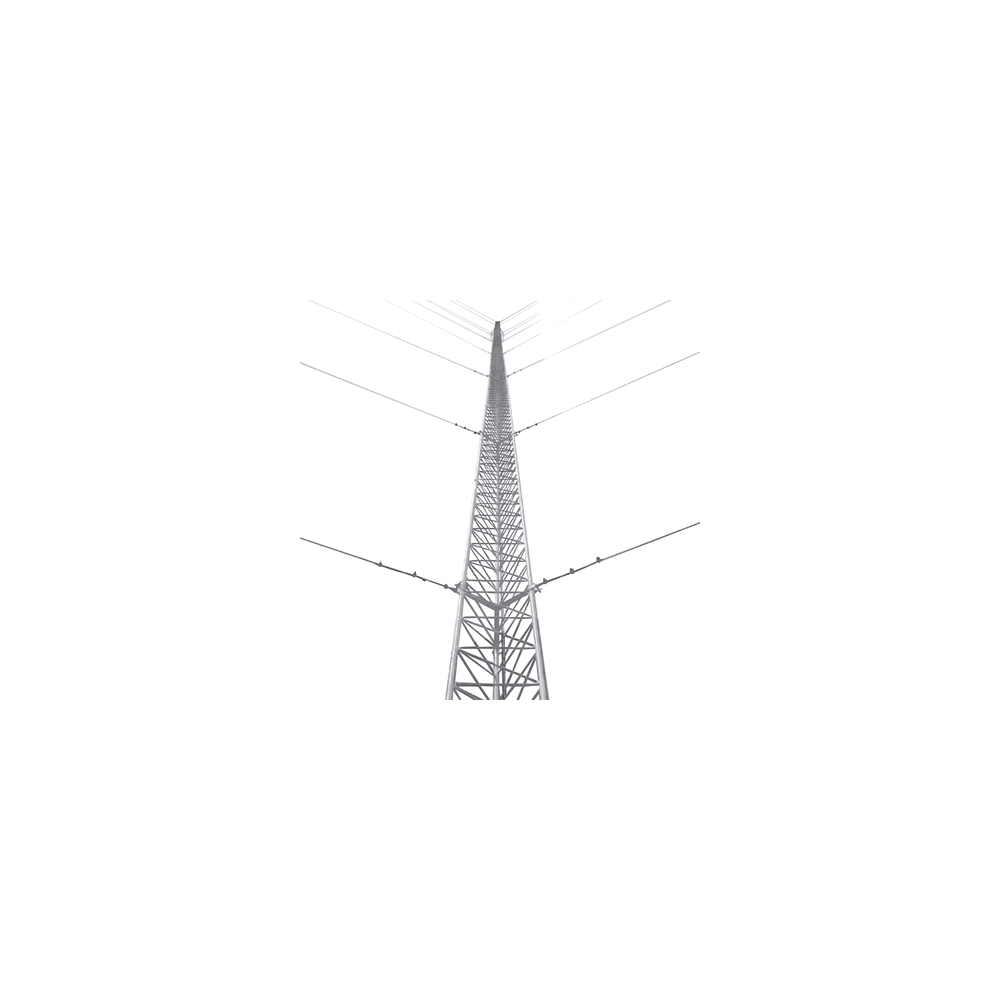

KTZ35E009

• 3 x STZ35 - Tramo de torre de 35 cm de ancho de cara
• 1 x SCZ35P - Copete de torre de 35 cm con opresor para pararrayo
• 1 x SBZ35 - Base para torre de 35 cm
• 1 x SAB45 - Ancla para base 35/45 de torre
• 1 x SJB35 - Brida de sujeción de Retenida
• 3 x SAZ45 - Ancla de piso para Retenida
• 6 x CUELLO-14-HDG - Cuello para cable de retenida
• 18 x NUDO-316-FJG - Abrazadera tipo perro de 3/16

No incluye cable de retenida. Se recomiendan 42 metros de retenida de 3/16 (SRET-474-CAM o SRET-316-DA ) o diámetros superiores.

No incluye Tensores. Se recomiendan 3 tensores de 5/8 x 9 . (TEN5/8X9OGJ o TEN5/8X9OQJ).

*El NO usar accesorios de instalación como Bridas Base de torre Ancla de torre o Anclajes de Retenida se considera una pérdida de garantía del equipo y cualquier adaptación adicional queda a responsabilidad del instalador.

• 2 x EIGSLSE - Estrobo tipo LED Autónomo con fotocelda panel solar y batería. Tipo L810
• 2 x HLU3R2 - Montaje para lámpara de obstrucción EIGSLSE

*La norma de señalización dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo y 3 en blanco.

• 1 x SHE-LV - Par de herrajes de sujeción
• 1 x S-GULV - Guía para línea
• 12 x SRET-338CAM - Cable de 3/8
• 6 x NUDO-38FJG - Nudo forjado 3/8
• 2 x CUELLO-38-HDG - Cuello 3/8
• 1 x TRY-ACC-SLIDER - (Opcional) Carro de Seguridad para Instalador
• 1 x SYS-USA7B - (Opcional) Arnés de Suspención

*La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura.

• 1 x TG45AB - Electrodo de puesta a tierra de 45 A con Electrodo Filtro y Compuesto H2Ohm
• 1 x S610 - Registro plástico
• 3 x TGCR11 - Conector de Ojo
• 2 x TGAB18 - Conector para Varilla
• 1 x TGBUSG10 - Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete)

* Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN).

• 1 x TGTDPC - Punta Pararrayo con Mástil de Aluminio (MASTIL1.2)
• 1 x TG45AB - Electrodo de 45 Amp. Con un saco de compuesto mejorador de impedancia (H2OHM) brújula y nivel
• 1 x S610 - Registro plástico chico
• 1 x ANTIOX - Aerosol para protección de terminales
• 3 x TGCR11 - Conector de Ojo
• 2 x TGAB18 - Conector para Varilla
• 6 x TGAC114 - Aislador para torre

*La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.

*Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros.

Ver diagrama de conexión de Tierra Física + Pararrayo en el siguiente DIAGRAMA.

• Asegúrese de que la instalación sea realizada por un profesional capacitado
• Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería
• No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes
• Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales
• La torre debe ser pintada en tono naranja-rojizo y blanco en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre)
• Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo

Instalación de Retenida Versión 2.0
