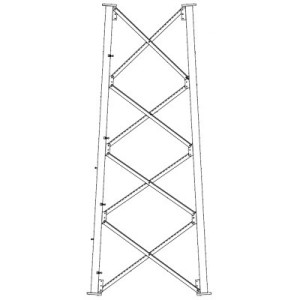

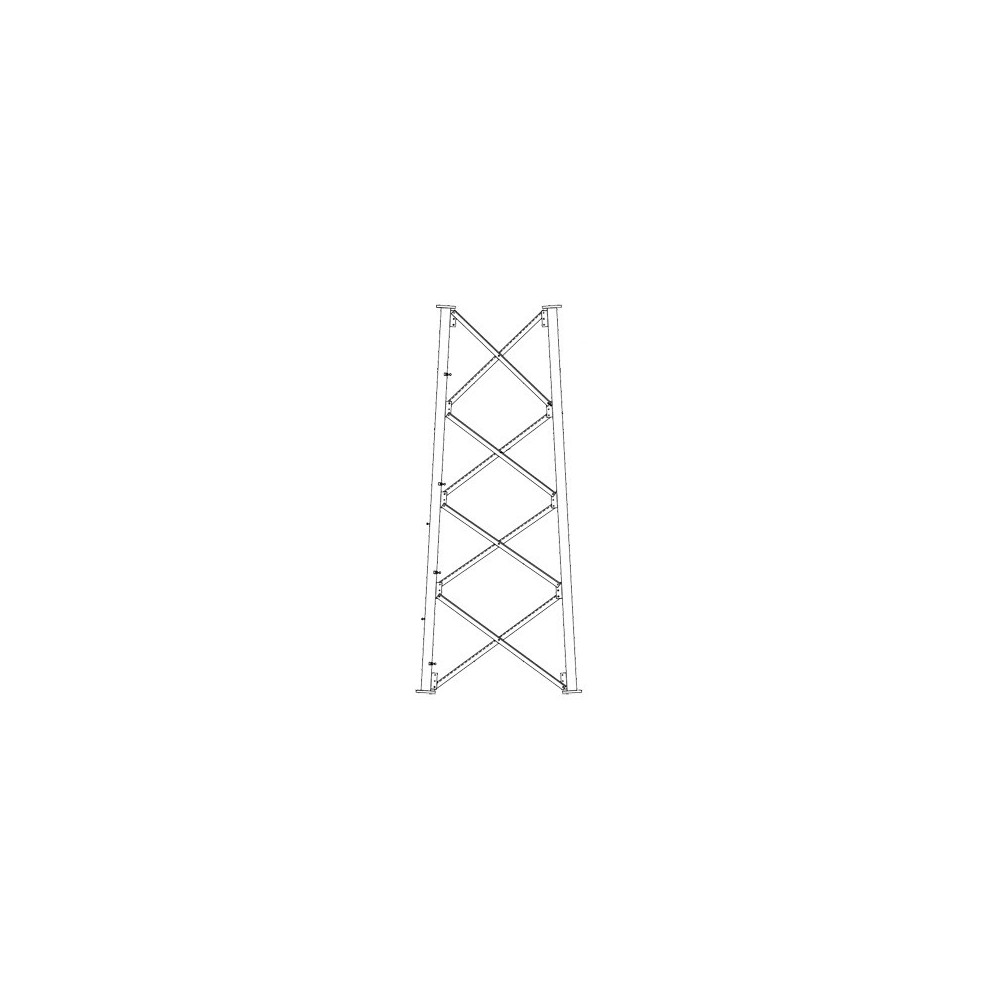

SSV8N106 Seccion 8 Base para Torre Autosoportada linea SSV (Codigo de Fabrica: 8N106) SSV8N106

Características Generales

  • Diseño autosoportado con más de 50 años de servicio
  • Construcción mediante piezas estándar para estructuras personalizadas
  • Piernas tubulares con refuerzos en ángulo en la base
  • Piernas y refuerzos sólidos en las secciones superiores
  • Galvanizado por inmersión en caliente interior y exterior
  • Incluye tornillos de escalada y punta cónica
  • Requiere dispositivo de seguridad para escalada en estructuras > 10

Aplicaciones

  • Estructuras para telecomunicaciones PCS
  • Redes de banda ancha
  • Sistemas de seguridad
  • Iluminación deportiva
  • Otras aplicaciones industriales
Dimensiones
  • 8N: 6 - 6 3/4 superior / 8 - 6 3/4 inferior
  • 9N: 8 - 6 3/4 superior / 10 - 6 3/4 inferior
  • 10N: 10 - 6 3/4 superior / 12 - 7 1/4 inferior
  • 11N: 12 - 7 1/4 superior / 14 - 7 7/8 inferior
  • 12N: 14 - 7 7/8 superior / 16 - 8 3/8 inferior
Estándares de Diseño
  • Conforme a ANSI/TIA-222-G Clase II
  • Categoría Topográfica 1
  • Espesor de hielo: 3/4
  • Coeficiente sísmico: S < 1.0
  • Carga de viento: 90-110 mph (3-segundo)
Requisitos de Instalación
  • Áreas proyectadas simétricas
  • 1 cable 7/8 hasta la cima
  • 2 cables 7/8 hasta 30 debajo de la cima
  • Kit de puesta a tierra (se ordena por separado)
  • Planos de ensamblaje y detalles de fundación incluidos

Capacidad de Carga (viento 90 mph)

Altura (ft) Sección Superior Sección Base Área Proyectada (ft²)
Top
Área Proyectada (ft²)
30 debajo
40 2W 3WN 18 13
50 1WB 3WN 7 5
60 2W 4N 15 10
70 1WB 4N 6 4
80 2W 5N 13 9
90 1WB 5N 5 3

Detalles de Fundación

  • 8N106: 8 - 0 ancho de zapata / 14 - 3 profundidad
  • 9N325/9N82: 8 - 0 ancho / 16 - 0 profundidad
  • 10N387/10N183: 8 - 6 ancho / 18 - 3 profundidad
  • 11N332: 9 - 0 ancho / 22 - 0 profundidad
  • Concreto requerido: 30.1 yd³ para 8N106
  • Concreto requerido: 37.9 yd³ para 9N325/9N82
  • Concreto requerido: 49.3 yd³ para 10N387/10N183
  • Concreto requerido: 12.3 yd³ para 11N332

Notas Importantes

  • Diseños estándar basados en parámetros de suelo arcilloso presuntivo según Rev G
  • Fundaciones ilustradas son para información general
  • Detalles de instalación proporcionados con planos de ensamblaje
  • Diseños personalizados disponibles bajo solicitud

SSV8N106 Seccion 8 Base para Torre Autosoportada linea SSV (Codigo de Fabrica: 8N106) SSV8N106
