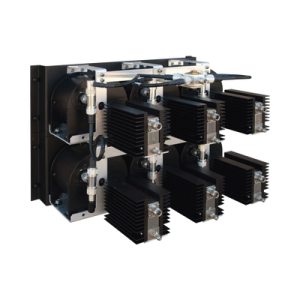

DSCC8506D

Características Principales

• Número de Canales: 6
• Separación entre Frecuencias: 150 kHz (Mínimo)
• Aislamiento TX a TX: >65 dB
• Aislamiento Antena a TX: >50 dB
• Potencia de Entrada: 110 W
• Conectores: Entrada: N Hembra / Salida: DIN 7-16 Hembra

Especificaciones Eléctricas

• Rango de Frecuencia: 851-869 MHz
• Perdida de Inserción: Ver tabla de especificaciones
• Relación de Onda Estacionaria (VSWR): >19 dB
• Aislamiento a Frecuencias de Transmisión: >45 dB a 30 MHz de offset

Características Físicas

• Construcción: Cavidades de cerámica con resonadores cerámicos de 5 pulgadas
• Acabado: Químico y pintura negra
• Montaje: Riel EIA 19
• Dimensiones: Ancho 19.0 pulgadas Profundidad 12.5 pulgadas
• Temperatura de Operación: -10°C a +60°C

Características de Diseño

• Diseñado para ajuste y expansión en campo
• Incluye aisladores duales de transmisor para alto aislamiento TX-TX
• Tecnología de resonadores cerámicos para espaciado de canales reducido
• Baja pérdida de inserción y alto rendimiento en paquete compacto

Expansión de Canales

El DSCC8506D puede ser modificado en campo para añadir canales si es necesario:

• Kits de expansión: DSCCxx-01WOB DSCCxx-01WB DSCCxx-02WB DSCCxx-03WB
• Recomendación: Máximo 12 canales RF
• Nota: Reemplazar xx en número de parte por 75 85 o 95 según banda (700 MHz 800 MHz o 900 MHz)

Aplicaciones Típicas

• Sistemas de comunicación profesional
• Redes de radio pública
• Sistemas de comunicación móvil
• Infraestructura de telecomunicaciones
