7022

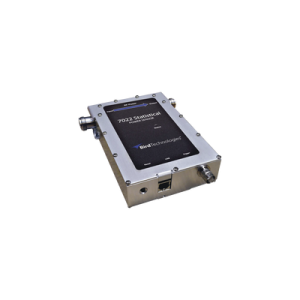

    Sensor para Medición de Potencia Virtual (VPM) por USB en PC para 350-6000 MHz.

• En las comunicaciones modernas la señal de potencia promedio aunque importante ya no es una variable de control suficiente.
• Estas señales de comunicación a menudo requieren más mediciones de diagnóstico.
• En el modo estadístico el sensor de potencia mide el porcentaje de tiempo que la señal existe en una específica relación de pico a promedio.
• En el modo de dominio de tiempo el sensor agrega una variedad de funciones similares a un osciloscopio a nuestro conjunto estándar de mediciones.
• El sensor de potencia estadística se puede utilizar en todos los formatos de comunicación conocidos y es capaz de medir con precisión una amplia gama de mediciones de RF para señales no periódicas como EVDO UMTS LTE y HDTV.
• Al igual que todos los sensores Bird su calibración también se puede rastrear según los estándares NIST sin necesidad de calibración de campo.

    Aplicaciones:

• Los WPS Miden: Celular Análogo Celular Digital 3G 4G Tetra APCO/P25 Fase 1 y 2 DMR MOTOTRBO Tunking CDMA TDMA WCDMA GSM Transporte Militar Táctico Radar Aviónica Marina LMR Radiofusión Análoga Transmisión digital GSM GPRS EDGE UMTS HSDPA Bluetooth Incendio GPS NPSPAC Megafonía Seguridad pública Telemática Utilidades WIMAX WLAN EVDO UMTS LTE y HDTV.

    Modo Dominio de Tiempo:

• Desglose detallado de pulsos únicos o múltiples.
• Incluye una amplia gama de parámetros de pulso IEEE.
• Los marcadores le permiten al usuario enfocarse en porciones particulares de la señal para su análisis.

    Modo Estadístico:

• Resultados analíticos de la señal de interés usando parámetros CCDF.
• Aislar e identificar puntos de corte específicos con el uso de marcadores.

    Modo Potencia Promedio:

• Mediciones de potencia promedio verdadero extremadamente precisas.
• Medición de potencia promedio verdadera Directa y Reflejada.
• Todos los cálculos de reflexión relacionados.
• Medida de potencia pico.
• Medición de ráfagas de potencia de pulso.

    Características Generales:

• Tipo de medición: Potencia Thru-Line (a Través de Línea).
• Rango de frecuencia: 350 MHz a 6 GHz
• Exactitud de Medición de frecuencia: ± 3MHz con señales CW.
• Rango de Medición de Potencia: 0.25 W a 500 W promedio
• Rango dinámico: 33 dB.
• Razón de Pico-Promedio: 12 dB potencia pico absoluta limitada a 1500 W
• Impedancia Nominal: 50 Ohm.
• Pérdida por inserción (máx.): 0.05 dB.
• Inserción VSWR (máx.): 1.065 de 350-2000 MHz; 1.12 de 2000-6000 MHz
• Conectores RF: N Hembra.
• Calibración de fábrica: NIST trazable.
• Calibración de campo: No requiere.
• Registro de datos: Sí con el software VPM3.
• Interfaz: USB 2.0 tipo B (USBTMC).
• Fuente de alimentación: Puerto USB.
• Frecuencia de muestreo: 44 M muestras/s máx.
• Resolución de tiempo: 50nSeg. a 10 Seg.
• Precisión de la base de tiempo: 0.01%
• Refrescar frecuencia de actualización: 10 veces/seg. (Limitado por la comunicación)
• Ancho de banda de video: Ajustable: 20 MHz (ninguno) 5 MHz 400 kHz 4.5 kHz.
• Puntos por pantalla: 1001
• Conector del disparador de entrada: BNC hembra; (1MΩ Impedancia; 3V Alto; 1.2V Bajo)
• Temperatura de funcionamiento: -10 a 50ºC (14 a 122ºF).
• Temperatura en almacenaje: -40 a 80ºC (-40 a 17ºF).
• Humedad (máx.): 95% máximo (sin condensación).
• Altitud (máx.): 15 000 pies (4 500 m).
• Dimensiones Nominal: 150 x 122 x 33 mm (5.9 x 4.8 x 1.3”).
• Peso: 681 gr (1.5 lb).
• Vibración y Choque mecánico: IAW MIL-PRF-28800F clase 3.
• RoHS

    Accesorios Estandar:

• 5A2653-6L Cable USB SeaLatch™
• VPM3 Medidor de potencia virtual
• 920-7022 Manual para Sensor de Potencia Estadística.
• 920-VPM3 Manual para Medidor de Potencia Virtual
• 5A2918-11-6 Cable de activación BNC / BNC.
• VSWR 1.15 a 99.9
• Rho 0.07 a 1.0
