70201010101

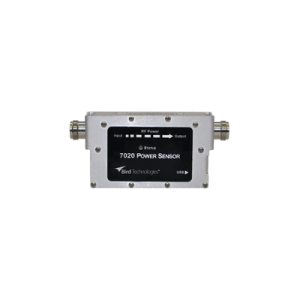

Sensor Medidor de Potencia Virtual (VPM) por USB en PC para 350-4000 MHz

• La serie de sensores 7020 (Basic Power Sensor) determinan e indican la Potencia media real directa y reflejada así como el VSWR en un amplio rango de frecuencia; de 25 MHz a 1.0 GHz ó 350 MHz a 4.0 GHz es una solución económica y Plug and Play para sus necesidades de medición de potencia.
• Nunca requiere calibración de campo solo a fábrica una vez al año y es trazable al Instituto Nacional de Estándares y Tecnología (NIST).
• Mediciones realizadas: Potencia de salida y reflejada
• Cálculos realizados: VSWR y Potencia Promedio Verdadera.

Accesorios Estándar (Incluidos)

• 5A2653-6L2 Cable USB SeaLATCH.
• VPM3 Medidor de potencia virtual.
• 920-7020S Manual de instrucciones (sensor).
• 920-VPM2 Manual de instrucciones (VPM2).

Aplicaciones

• Los WPS miden: Celular Análogo Celular Digital 3G 4G Tetra APCO / P25 Trunking CDMA TDMA WCDMA GSM Transporte Militar Táctico Radar Aviónica Marine LMR Radiofusión Análoga Transmisión Digital GSM GPRS EDGE UMTS HSDPA Bluetooth Incendio GPS NPSPAC Megafonía Proyecto 25 Seguridad pública Telemática Utilidades WIMAX y WLAN.

Especificaciones

• Rango de frecuencia:
• 7020-1-030301: 25 MHz - 1.0 GHz
• 7020-1-010101: 350 MHz - 4.0 GHz
• Rango de medición de potencia
• 7020-1-030301: 0.5 W a 500 W
• 7020-1-010101: 0.15 W a 150 W
• Exactitud en Medición: +/- (4% de lectura + 0.05 W) (por encima de 35ºC o debajo de 15ºC agregar 3%).
• Potencia mínima Directa para medición de Reflejada: 5.0 W
• Relación pico / promedio (máx.): 12 dB.
• Pérdida por inserción (máx.): 0.1 dB
• Inserción VSWR: 1.10 máx.
• Impedancia Nominal: 50 Ohm.
• Tiempo de respuesta: 100 ms.
• Rango de VSWR: 1.15 a 99.9
• Valor de PIM: -130 dBc @ 460 MHz
• Conector de RF: N hembra.
• Directividad (min.): 28 dB.
• Intervalo de Calibración Recomendado: Anualmente.
• Fuente de alimentación: 5Vdc (35 mA) desde puerto USB.
• Interfaz: Protocolo USB 2.0 conector USB Tipo B con SeaLATCH
• Registro de datos: Software VPM3
• Dimensiones: 122 x 66 x 32 mm (4.8 x 2.6 x 1.3 ).
• Peso nominal: 0.45 kg (1.0 lbs.).

Compatible con

• Series SA-XT Analizador de sitios
• VPM3 Medidor de Potencia Virtual
• 5000-XT Medidor de Potencia Digital
• Bird RF Meter Aplicación de Android

*Pregunte por tiempo de Entrega.
