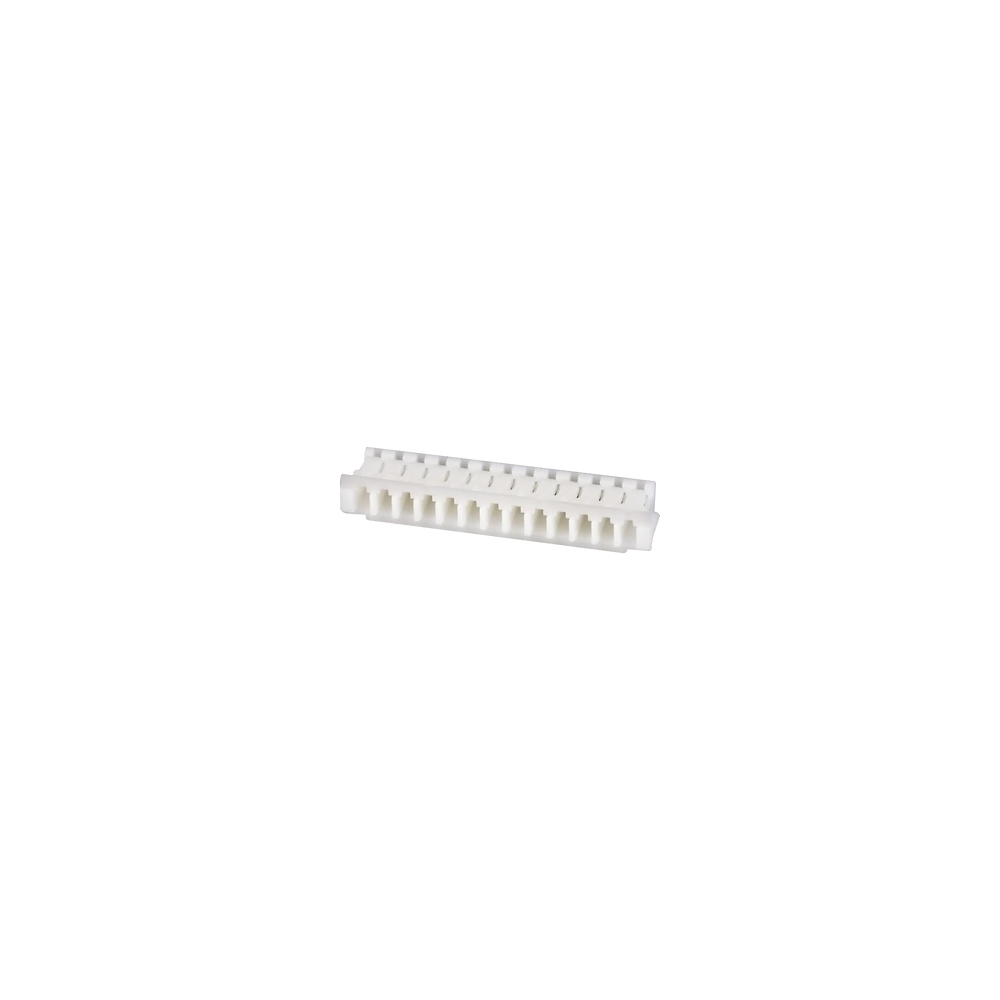

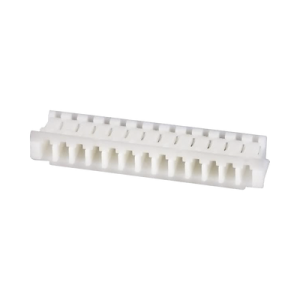

4551194ND Conector ZHR-13 para 13 Contactos a 1.5 mm de Separacion. 455-1194-ND
Características Generales
- Conector ZHR-13 con 13 contactos
- Separación de 1.5 mm entre contactos
- Diseño compacto para aplicaciones electrónicas
- Material resistente a altas temperaturas
- Fácil montaje y conexión segura
Especificaciones Eléctricas
- Corriente nominal: 1.0 A AC/DC (AWG #26)
- Tensión nominal: 50 V AC/DC
- Rango de temperatura: -25? a +85?
- Resistencia de contacto: 20 m? máx. (inicial) 30 m? máx. (después de pruebas ambientales)
- Resistencia de aislamiento: 500 M? mín.
- Tensión soportada: 500 VAC/minuto
Especificaciones Mecánicas
- Altura de montaje: 5.6 mm
- Espesor: 3.5 mm
- Material de contactos: Bronce fosfórico recubierto de estaño
- Material de aislamiento: PA 66 UL94V-0 natural (blanco)
- Conformidad: RoHS2
Compatibilidad
- Calibre de cable: AWG #32 a #26
- Espesor de PCB: 0.6 a 1.2 mm 1.6 mm
- Conectores compatibles: ZR insulation displacement connectors
Dimensiones
- Ancho: 18.0 mm (13 contactos)
- Largo: 21.0 mm (13 contactos)
- Diámetro de contacto: ?0.7±0.03 mm
- Pitch: 1.5 mm
Modelos Relacionados
- ZHR-2 a ZHR-13 (2 a 13 contactos)
- ZHR-6(3.0) con pitch de 3.0 mm
Opciones de Montaje
- Tipo paso a través (Through-hole)
- Montaje superficial (SMT) con y sin pestañas de soldadura
Notas Importantes
- Las tolerancias no son acumulativas: ±0.05 mm para todos los centros
- Consultar a JST para detalles sobre productos especificaciones de terminales y conectores
- Las dimensiones indicadas son una guía contactar a JST para aplicaciones específicas
Certificaciones
- UL/CSA (excepto ZHR-6(3.0))
- E60389
- LR20812
455-1194-ND Conector ZHR-13 para 13 Contactos a 1.5 mm de Separacion. 4551194ND
