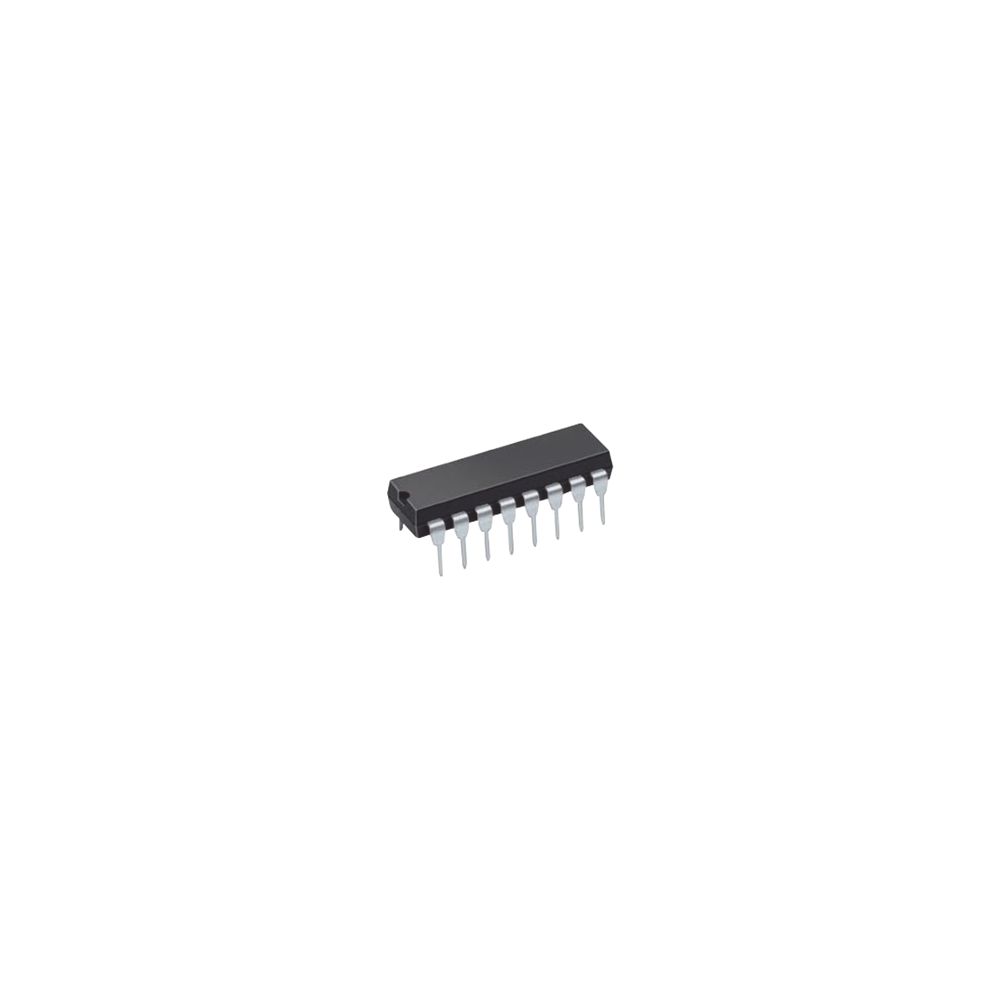

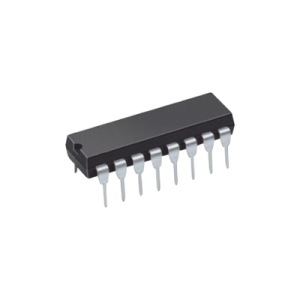

296259855ND

Características Generales

• Doble contador binario de 4 etapas independientes
• Encapsulado DIP-14 (14 pines)
• Operación estática completa
• Entradas con buffer
• Alimentación común para ambos contadores

Especificaciones Eléctricas

• Tensión de alimentación: 4.5V a 5.5V
• Nivel alto de entrada (VIH): Mínimo 2.0V
• Nivel bajo de entrada (VIL): Máximo 0.8V
• Nivel alto de salida (VOH): Mínimo 3.7V (con carga TTL)
• Nivel bajo de salida (VOL): Máximo 0.4V (con carga TTL)

Especificaciones de Velocidad

• Frecuencia máxima de reloj: 27MHz (típico a 5V)
• Ancho mínimo de pulso de reloj: 19ns (a 5V)
• Tiempo de recuperación de reset: 5ns
• Ancho mínimo de pulso de reset: 16ns
• Retardo de propagación: 32ns (nCP a nQ0 a 5V)

Descripción Funcional

El dispositivo contiene dos contadores binarios de 4 etapas independientes con salidas para cada etapa. Cada contador utiliza flip-flops maestro-esclavo con avance en el flanco negativo del reloj. La entrada MR (Master Reset) pone todos los contadores en estado cero cuando está en nivel alto. Todas las entradas y salidas están bufferizadas para mejorar el rendimiento.

El dispositivo está diseñado para aplicaciones de conteo binario en sistemas digitales con capacidad para contar hasta 15 (4 bits) por cada contador. La operación estática permite detener el reloj sin afectar el estado almacenado.

Aplicaciones Típicas

• Conteo binario en sistemas digitales
• Divisores de frecuencia
• Temporizadores y cronómetros
• Control de secuencias lógicas
• Interfaz con microcontroladores
• Educación y desarrollo de proyectos

Asignación de Pines

• 1CP: Reloj Contador 1
• 1MR: Reset Contador 1
• 1Q0-Q3: Salidas Contador 1
• 2CP: Reloj Contador 2
• 2MR: Reset Contador 2
• 2Q0-Q3: Salidas Contador 2
• VCC: Alimentación positiva (5V)
• GND: Tierra

Ventajas Técnicas

• Bajo consumo de potencia
• Alta inmunidad al ruido
• Diseño CMOS con salidas bufferizadas
• Compatibilidad con lógica TTL
• Rango ampliado de temperatura operativa
• Operación estable sin rebotes
