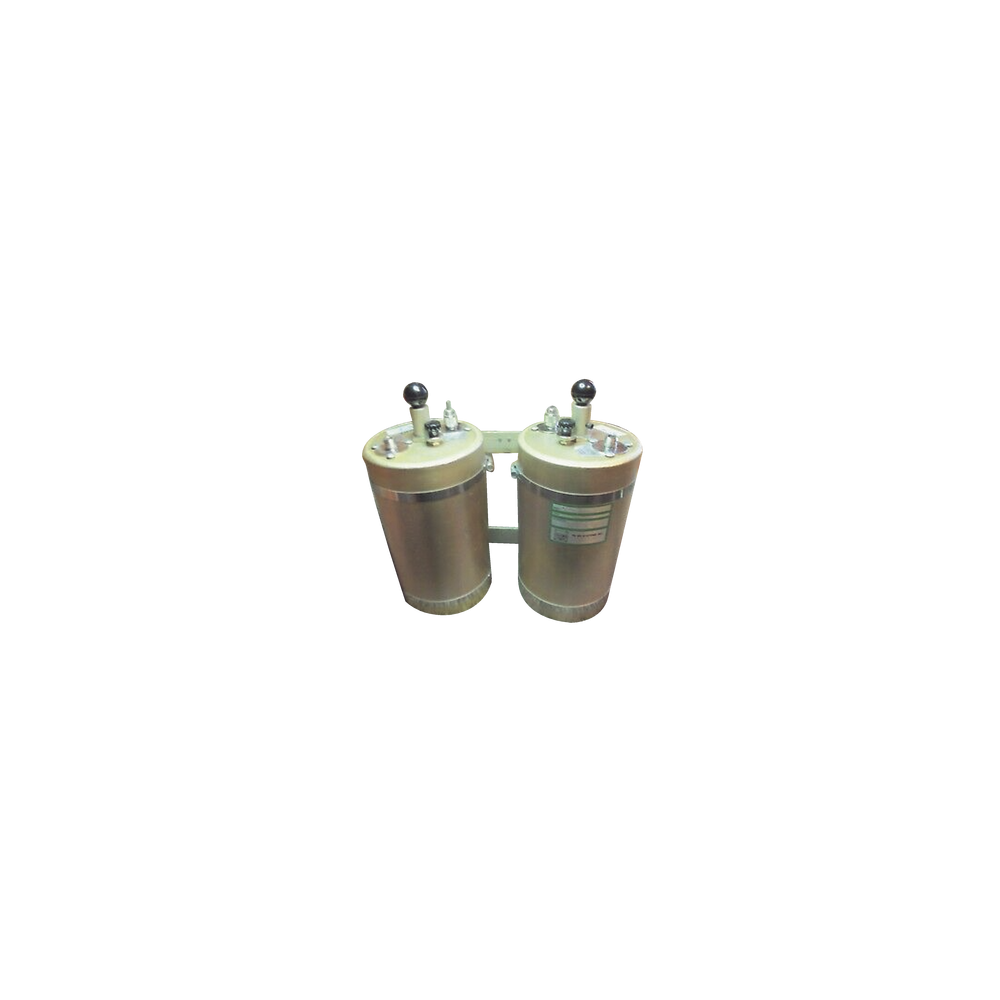

113706 Doble Cavidad TX-RX de 144-174 MHz, 10.0" de Diametro, 26" de Altura, 270 Watt, Conectores N Hembra. 11-37-06
Características Principales
- Frecuencia: 144-174 MHz
- Tipo: Doble Cavidad TX-RX
- Potencia: 270 W
- Conectores: N Hembra
- Impedancia: 50 ?
Especificaciones Físicas
- Diámetro: 10.0 (25.4 cm)
- Altura: 26 (66 cm)
- Peso: 44 lbs (19.96 kg)
- Tamaño de la cavidad: 10 de diámetro
- Número de cavidades: 2
Rango de Temperatura
- -30°C a +60°C
Pérdida de Inserción
- Mínima: 0.5 dB
- Máxima: 3.0 dB
Construcción
- Conectores plateados con pines de oro
- Sondas plateadas
- Varillas de invar niqueladas
- Mecanismo de ajuste de empuje/tirón
- Compensación de temperatura
- Sondas con contactos ranurados
- Tapa de extremo soldada
Aplicaciones
- Limpieza de transmisores espurios
- Mejora de selectividad de receptores
- Reducción de interferencias
- Análisis de ruido de transmisores
- Prevención de mezcla de IM
Descripción Técnica
El filtro de cavidad doble TX-RX está diseñado para operar en el rango de frecuencia de 144-174 MHz con una potencia máxima de 270 W. Este filtro utiliza una configuración de bucle doble por cavidad para proporcionar características de paso de banda permitiendo un intercambio entre pérdida de inserción y selectividad.
La construcción incluye conectores N hembra y estándares de fabricación que aseguran baja IM (intermodulación) y altas prestaciones. El diseño permite ajuste de selectividad mediante bucles rotatorios.
Características de Rendimiento
- VSWR: 1.25:1 máximo
- Longitud eléctrica: 1/4?
- Profundidad de notch: 15-25 dB (en modelos con notch)
- Separación de frecuencia: 200 KHz a 400 KHz (en modelos Serie-Notch®)
- Ajuste de selectividad: Mediante bucles rotatorios
Opciones de Configuración
- Bandpass: Para limpieza de transmisores espurios
- T-pass®: Para aplicaciones multicoupler expansibles
- Serie-Notch®: Para separaciones cercanas (200 KHz a 400 KHz)
- Vari-Notch®: Para separaciones moderadas a amplias (400 KHz y mayores)
Opciones de Cascada
Todas las cavidades pueden ser cascadas para lograr una suma aritmética de atenuación individual. Hasta 6 dB adicionales de atenuación pueden ser alcanzados cuando se utiliza la longitud adecuada de cable para interconectar las cavidades.
Este efecto adicional de 6 dB no ocurre en la banda de paso del filtro sino únicamente en frecuencias donde ocurre atenuación moderada a alta.
11-37-06 Doble Cavidad TX-RX de 144-174 MHz, 10.0" de Diametro, 26" de Altura, 270 Watt, Conectores N Hembra. 113706
