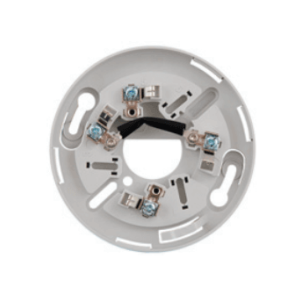

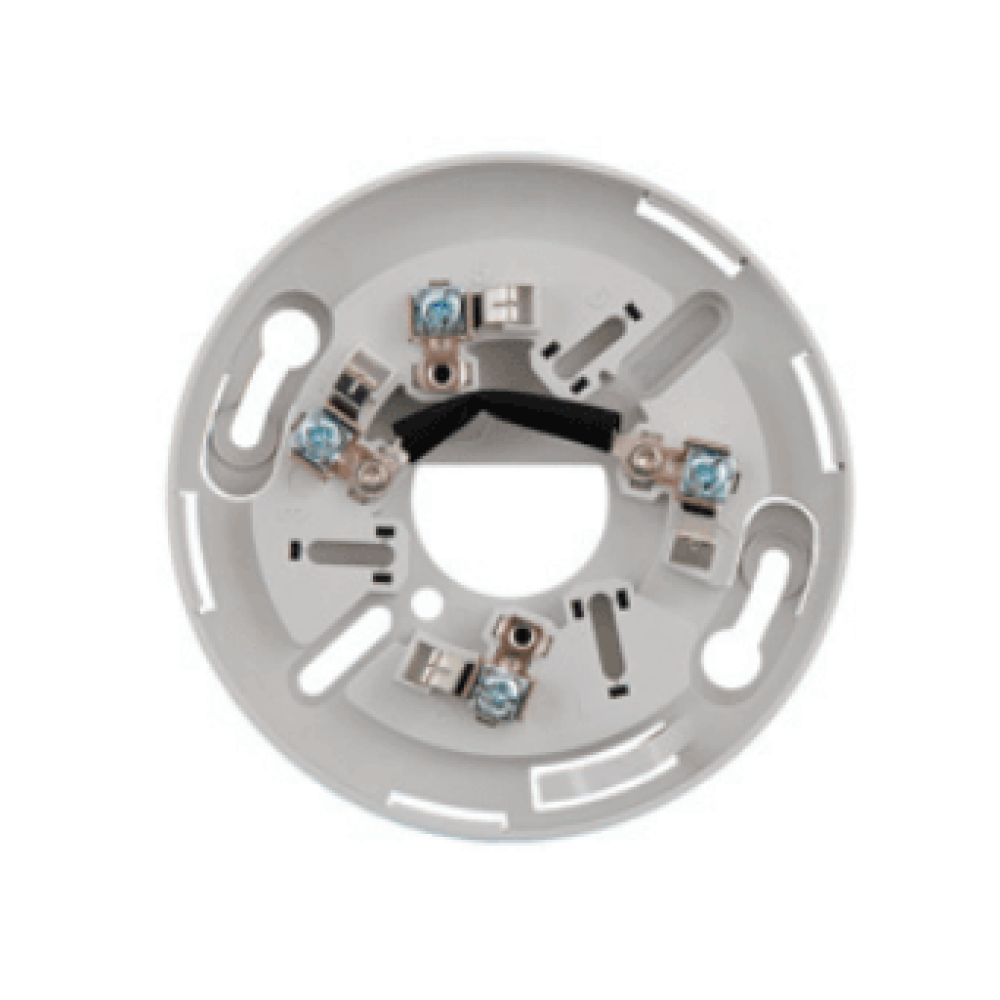

KI-SB Detector Mounting Base - Standard

El KI-SB es la base estandar para los detectores de la serie Signature. Conecta el detector al circuito de linea de senalizacion (SLC) y proporciona terminales de cableado para la conexion a un GSA-LED.

Caracteristicas

• Acceso desde el lado de la habitacion
• Montaje en cajas americanas
• Montaje en cajas BESA europeas

Funciones

Las bases de montaje del detector tienen terminales de cableado a los que se puede acceder desde el lado de la habitacion despues de montar la base en la caja electrica. Las bases se montan en cajas norteamericanas de 1 unidad y en cajas octogonales de 3 o 4 pulgadas y 1 pulgadas (38 mm) de profundidad. Tambien se montan en cajas BESA europeas y de 1 unidad con centros de fijacion de 60 3 mm.

Instalacion

Para instalar el KI-SB:

1. Monte el KI-SB en una caja electrica compatible usando los tornillos proporcionados con la caja electrica.
2. Conecte la base como se muestra en la seccion Cableado .
3. Escriba la direccion asignada al detector en la etiqueta proporcionada y apliquela en el borde interior de la base.
4. Utilice un faldon embellecedor GSA-TS para finalizar la instalacion segun sea necesario.

Cableado

1. Conecte la base del detector como se muestra en la Figura. Corte el tendido de cables en cada terminal. No enrolle los cables de campo del circuito de la linea de senalizacion alrededor de los terminales.
2. Aisle el blindaje con cinta aislante.

(1) SLC IN del dispositivo anterior.

(2) SLC OUT al siguiente dispositivo.

(3) A GSA-LED. La resistencia maxima por cable es de 10

1 No usado

2 SLC IN/OUT

3 No usado

4 SLC IN

4 LED remoto

5 LED remoto

6 No usado

7 SLC OUT

Especificaciones

Tamano del cable: 12 a 18 AWG (1 0 a 4 0 mm) Se prefieren los tamanos 16 y 18 AWG

Par de apriete del tornillo: Montaje de la base.- 18 lbf-pulg (2 0 Nm) max. Terminal.-12 lbf-pulg (1 4 Nm) max.

Carcasa: Polimero de ingenieria de alto impacto blanco

Detectores compatibles: Detectores Signature Series

Accesorios: Faldon/anillo con moldura de caja de cuatro pulgadas GSA-TS

Cajas electricas compatibles:

• Caja de una sola entrada de America del Norte
• Caja octagono de 3-1/2 pulg. (89 mm) por 1-1/2 pulg. (38 mm) de profundidad
• Caja octogonal de 4 pulg. (102 mm) por 1-1/2 pulg. (38 mm) de profundidad
• Caja europea monomando de 75 mm con centros de fijacion de 60 3 mm
• Caja BESA con centros de fijacion de 60 3 mm

Entorno operativo: Temperatura .- 32 a 120F (0 a 49C) Humedad relativa.- 0 a 93% sin condensacion

Boletin tecnico: P/N 3102483-EN
