KI-HDT Kidde Handheld Diagnostic Tool

El KI-HDT es un dispositivo portatil que funciona con baterias y esta disenado para ayudar a los usuarios a localizar y resolver problemas durante la instalacion o en un sistema existente. La herramienta se puede utilizar para inicializar un circuito de linea de senalizacion inteligente antes de conectarlo a una unidad de control de alarma contra incendios o se puede utilizar para diagnosticar un circuito de linea de senalizacion existente.

Caracteristicas

• Inicializa el bucle (es decir identifica todos los dispositivos conectados al SLC).
• Restaura el bucle.
• Realiza analisis de mapas en detectores y modulos (analisis de contactos y coherencia de mapas) e identifica unidades fallidas (no aplicable a dispositivos de las series KIR y FX).
• Realiza analisis de nivel de suciedad en fotodetectores e identifica detectores que requieren limpieza.
• Permite al usuario programar una nueva direccion de dispositivo para un detector o modulo. (no aplicable para dispositivos de las series KIR y FX).
• Realice el mantenimiento en un solo detector.
• Reinicialice la direccion del dispositivo de los detectores o modulos en un bucle a ceros (no aplicable a los dispositivos de las series KIR y FX).
• Diagnostico de dispositivo unico
• Historial de bucles etc.

Descripcion

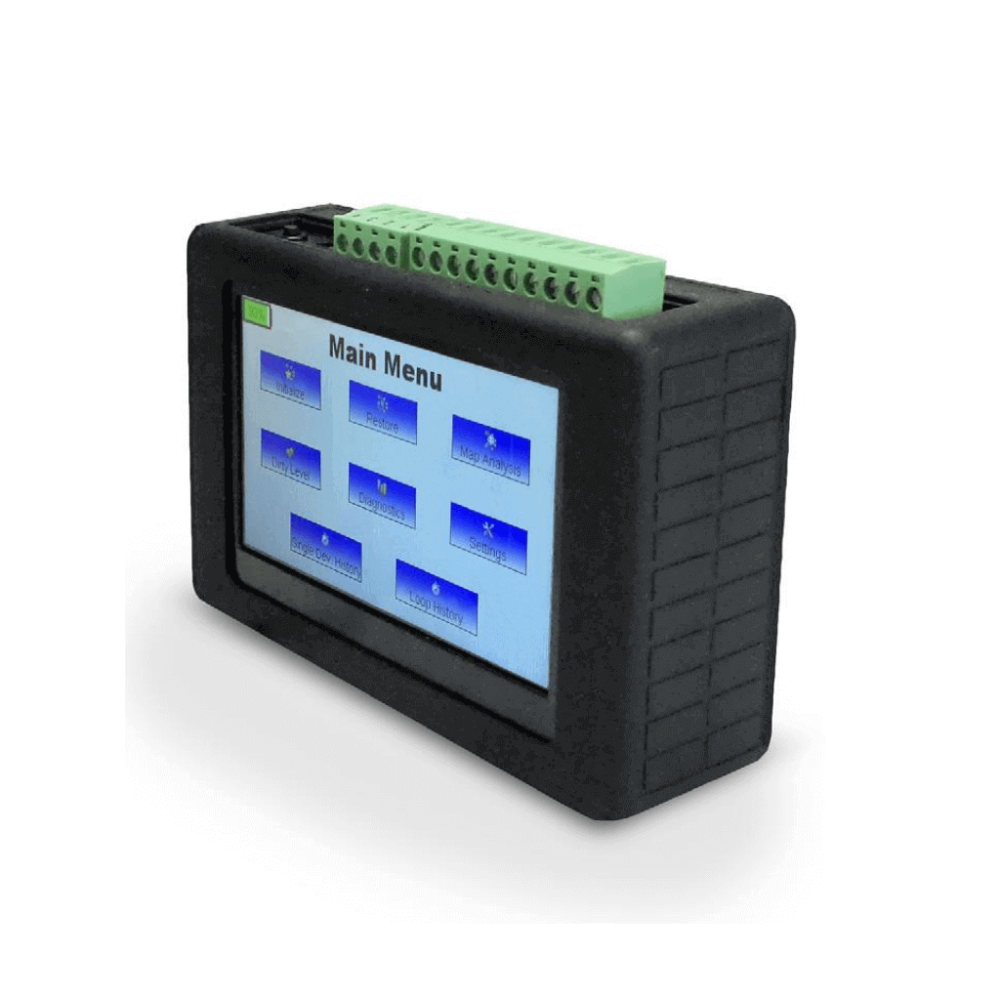

1. Funda de silicona antiestatica
2. Pantalla tactil LCD
3. Puerto USB
4. LED de estado de carga (rojo durante la carga)
5. LED de estado de comunicacion (verde parpadeante)
6. Boton de encendido
7. Puerto micro USB
8. Conector de bloque de terminales de 4 pines (no usado)
9. Conector de bloque de terminales de 10 pines (SLC)

Conexiones

1. Bloque de terminales de 10 posiciones
2. Bloque de terminales de 4 posiciones (No se usa en este momento)
3. Conector de unidad flash USB
4. Conector micro USB
5. Boton de encendido

Cableado

Para conectar el KI-HDT a su bucle SLC utilice el bloque conector de terminales de 10 posiciones. Conecte el positivo del SLC a las posiciones B y el negativo a la posicion B- del bloque de terminales.

Nota: Conecte el pin 10 del bloque de terminales 1 a tierra del chasis para permitir la deteccion de falla a tierra. (Consulte la etiqueta del producto para conocer los numeros de terminales)

1. El blindaje si se utiliza debe ser continuo y libre de conexion a tierra.
2. Los circuitos de datos son Estilo 4 (Clase B)

Incluido

• Unidad flash USB (incluye software para PC y guia del usuario P/N 3102576-EN)
• Cable de carga USB (cable USB 2.0 A-macho a Micro-B)
• Adaptador de carga USB de CA
• Bloque conector de terminales de 10 posiciones
• Terminal de 4 posiciones bloque de conectores
• Hoja de instalacion KI-HDT (P/N 3102575-EN)
• Bateria de iones de litio

Especificaciones

Voltaje: 5 VCC

Bateria:

• Tipo: iones de litio de 3 6 V 2200 mAh 50 mm x 37 mm x 10 5 mm
• Reemplace con: P/N HDT-BATT

Tamano del cable: 12 a 26 AWG (1 31 a 0 13 mm)

Dimensiones (An ? Al ? Pr): 5 25 ? 3 25 ? 1 75 pulg. (133 3 ? 82 5 ? 44 5 mm)

Entorno operativo:

• Temperatura: 32 a 120 F (0 a 49 C)
• Humedad relativa: 0 a 93 % sin condensacion

KI-HDT Kidde Handheld Diagnostic Tool
