Resumen

Para Paneles KIDDE

• VS1 VS4
• VM-1R

GSA-CT2 Dual Input Module UL/ULC Listed

El modulo de entrada unica GSA-CT1 el modulo de entrada unica de alta temperatura GSA-CT1HT y los modulos de entrada doble GSA-CT2/GSA-MCT2 son dispositivos direccionables analogicos inteligentes que se utilizan para conectar uno o dos tipos de alarma supervision o monitor normalmente abiertos de Clase B. Circuitos de dispositivo iniciador (IDC) de contacto seco.

La funcion real de estos modulos esta determinada por el codigo de personalidad seleccionado por el instalador. Este codigo se descarga al modulo desde el controlador de bucle Signature durante la configuracion del sistema.

Los modulos de entrada recopilan informacion analogica de los dispositivos iniciadores conectados a ellos y la convierten en senales digitales. El microprocesador integrado del modulo analiza la senal y decide si se activa o no una alarma.

Los GSA-CT1 GSA-CT1HT y GSA-CT2 se montan en cajas electricas estandar de 1 grupo de America del Norte lo que los hace ideales para ubicaciones donde solo se requiere un modulo. Se realizan conexiones de bucle de datos y E/S independientes para cada modulo.

El modulo GSA-CT1HT funciona en un rango de temperatura ampliado de 32 F a 158 F (0 C a 70 C) para aquellas aplicaciones que requieren una variacion de temperatura ambiental mas extrema.

El GSA-MCT2 es parte de la familia UIO de modulos enchufables Signature Series. Funciona de manera identica al GSA-CT2 pero aprovecha la flexibilidad modular y la facil instalacion que caracteriza a todos los modulos UIO. Hay disponibles placas base UIO de dos y seis modulos. Todas las conexiones de cableado se realizan a bloques de terminales en la placa base. Los conjuntos UIO se pueden montar en gabinetes Edwards.

Caracteristicas

• Multiples aplicaciones
• Clasificacion GSA-CT1HT para entornos de alta temperatura
• Montaje enchufable (UIO) o estandar de 1 unidad
• Mapeo automatico de dispositivos
• Direccionamiento electronico
• Operacion independiente
• Deteccion de falla a tierra por direccion

Funciones

El sistema direccionable analogico inteligente Signature Series de Edwards Security es una familia completa de detectores multisensor y bases de montaje modulos de entrada y salida multifuncion paneles de control de red y fuera de red y herramientas de mantenimiento y servicio faciles de usar. La informacion analogica de los equipos conectados a dispositivos Signature se recopila y convierte en senales digitales. Un microprocesador integrado en cada dispositivo Signature mide y analiza la senal y decide si se activa o no una alarma. El microprocesador de cada dispositivo Signature proporciona cuatro beneficios adicionales: autodiagnostico y registro historico mapeo automatico de dispositivos operacion independiente y comunicacion rapida y estable.

Autodiagnostico y registro historico: cada dispositivo Signature Series ejecuta constantemente autoverificaciones para proporcionar informacion de mantenimiento importante. Los resultados de la autocomprobacion se actualizan automaticamente y se almacenan permanentemente en su memoria no volatil. Se puede acceder a esta informacion para su revision en cualquier momento en el panel de control la PC o mediante la herramienta de servicio/programa Signature.

Mapeo automatico de dispositivos: el controlador de datos de firma (SDC) aprende donde esta instalada la direccion del numero de serie de cada dispositivo en relacion con otros dispositivos en el circuito. El SDC mantiene un mapa de todos los dispositivos Signature Series conectados a el. El programa de entrada de datos Signature Series tambien utiliza la funcion de mapeo. Con menus interactivos y soporte grafico se pueden examinar los circuitos cableados entre cada dispositivo. La informacion del diseno o del dibujo tal como esta construido que muestra el cableado derivado (T-taps) los tipos de dispositivos y su direccion se almacenan en el disco para imprimir en copia impresa.

Instalacion

GSA-CT1 GSA-CT1HT y GSA-CT2: los modulos se montan en cajas norteamericanas de 2 pulgadas (64 mm) de profundidad de 1 unidad y en cajas cuadradas de 1 pulgadas (38 mm) de profundidad de 4 pulgadas con cubiertas de 1 unidad y montaje GSA-MP. platos. Los terminales son adecuados para cables de tamano 12 a 18 AWG (2 5 mm2 a 0 75 mm2).

Cableado

Los modulos aceptaran tamanos de cables 18 AWG (0 75 mm2) 16 (1 0 mm2) 14AWG (1 50 mm2) y 12 AWG (2 50 mm2).

Nota: Se prefieren los tamanos 16 AWG (1 0 mm2) y 18 AWG (0 75 mm2) para facilitar la instalacion. Consulte la hoja del catalogo del Signature Loop Controller para obtener especificaciones detalladas de los requisitos de cableado.

Especificaciones

Descripcion: Modulo de entrada doble

Codigo de tipo: 49 (configurado de fabrica) Hay cuatro subtipos (codigos de personalidad) disponibles

Requisitos de direccion: Utiliza dos direcciones de modulo

Corriente de funcionamiento:

• En espera = 396 A;
• Activado = 680 A

Voltaje de funcionamiento: 15 2 a 19 95 V CC (19 V CC nominal)

Construccion: Polimero de ingenieria de alto impacto

Montaje: Cajas norteamericanas de una unidad de 2 pulgadas (64 mm) de profundidad y cajas cuadradas de 4 pulgadas de 1 pulgadas (38 mm) de profundidad con cubiertas de una unidad y placas de montaje GSA-MP

Entorno operativo: 32F a 120F (0C a 49C)

Entorno de almacenamiento: -4F a 140F (-20C a 60C); Humedad: 0 a 93% RH

Operacion de LED:

• LED verde integrado: parpadea cuando se sondea
• LED rojo integrado: parpadea cuando esta en alarma/activo.
• Ambos LED: brillan de forma constante cuando hay alarma (independientes)

Compatibilidad: Usar con el controlador Signature Loop

Listados de agencias: UL ULC MEA CSFM

GSA-CT2 Dual Input Module UL/ULC Listed

Para Paneles KIDDE

• VS1 VS4
• VM-1R

Incluye

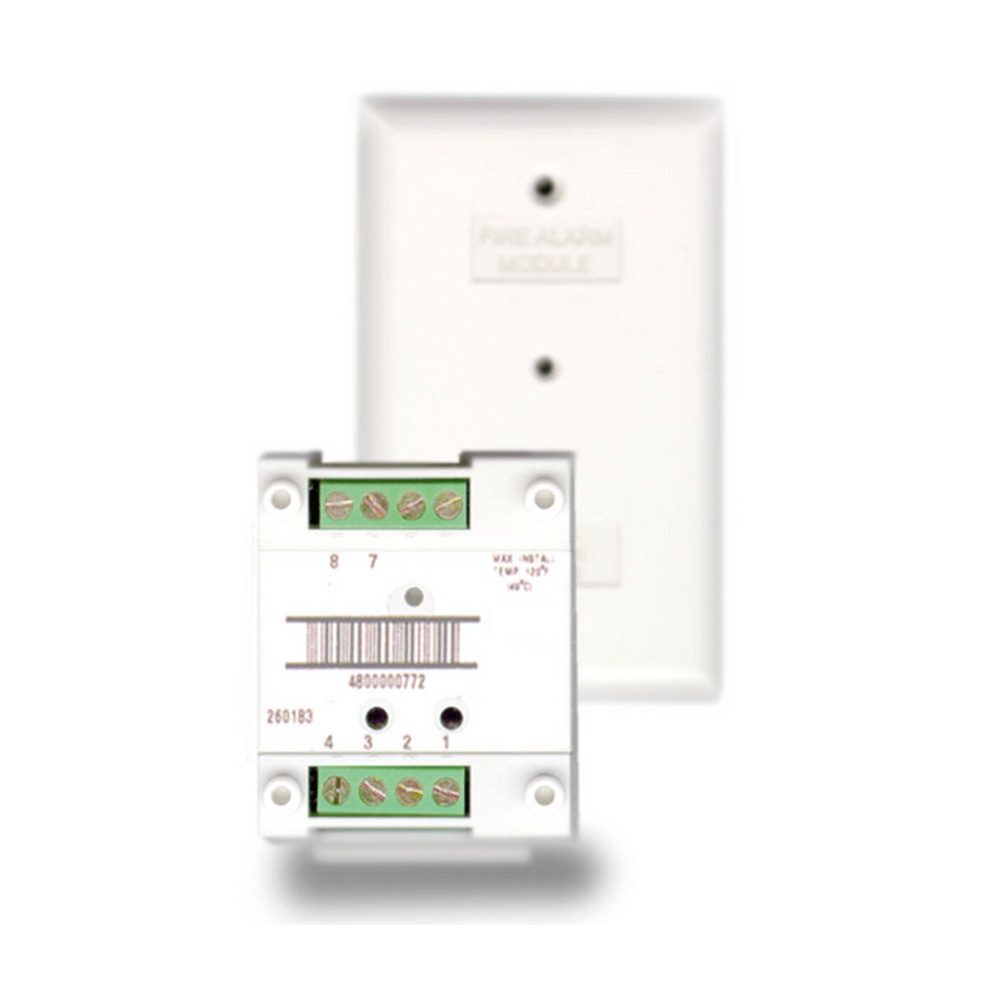

1 Modulo GSA-CT2 Dual Input Module UL/ULC Listed
