Resumen

Para Paneles KIDDE

• FX-64 FX-1000

FX-278 Double Action Fire Pull Station Kidde Addressable

Las estaciones manuales inteligentes de Kidde estan disenadas para ofrecer caracteristicas de alto rendimiento excelente confiabilidad y calidad inmejorable. Desde el control de equipos auxiliares hasta la funcionalidad de senalizacion mejorada estos productos anaden flexibilidad y potentes opciones a los sistemas inteligentes Kidde.

Disenadas expresamente para edificios pequenos las estaciones manuales Kidde son modulos direccionables que se identifican de forma unica en el sistema mediante interruptores giratorios familiares. Una vez registrados comparten datos y actualizan la informacion de estado que determina como se comporta el sistema y como los dispositivos conectados interactuan entre si.

Las estaciones manuales inteligentes de Kidde tambien ofrecen a los contratistas e instaladores una configuracion e instalacion sencillas al tiempo que ofrecen opciones que aprovechan al maximo el procesamiento inteligente de alarmas contra incendios. Con un microprocesador en cada dispositivo la inteligencia se distribuye por todo el sistema para que las decisiones de comando se tomen instantaneamente en la estacion de control individual en lugar de crear cuellos de botella en el panel de control.

Esto no solo acelera el procesamiento de eventos sino que tambien crea un sistema mas robusto y confiable; de hecho tan robusto que cuando se actualiza de un panel convencional a un sistema inteligente Kidde generalmente se puede usar el cableado existente no se requieren cables trenzados ni blindados

Caracteristicas

• Apariencia familiar tradicional
• Modelos de accion simple (GA) y doble accion
• Dispositivo inteligente con microprocesador integral
• Cumple con la ADA
• Direccionamiento rotativo
• LED de diagnostico
• Disenado para funcionamiento a alta temperatura ambiente

Funciones

Un mini modulo de entrada unica montado en la parte posterior de la unidad (instalado de fabrica) supervisa la estacion y envia una senal de alarma al panel de control cuando se cierra el interruptor (es decir cuando se tira de la manija).

La direccion del dispositivo se configura mediante los dos interruptores giratorios ubicados en la parte posterior de la unidad. Se requiere una direccion de dispositivo.

La estacion manual esta configurada para funcionar con enclavamiento de alarma. Cuando se activa la palanca de tiro se envia una senal de alarma al panel de control y la condicion de alarma se bloquea en la estacion de tiro.

La estacion manual FX-270 es un dispositivo iniciador de contacto seco normalmente abierto que requiere una accion por parte del usuario para iniciar una alarma.

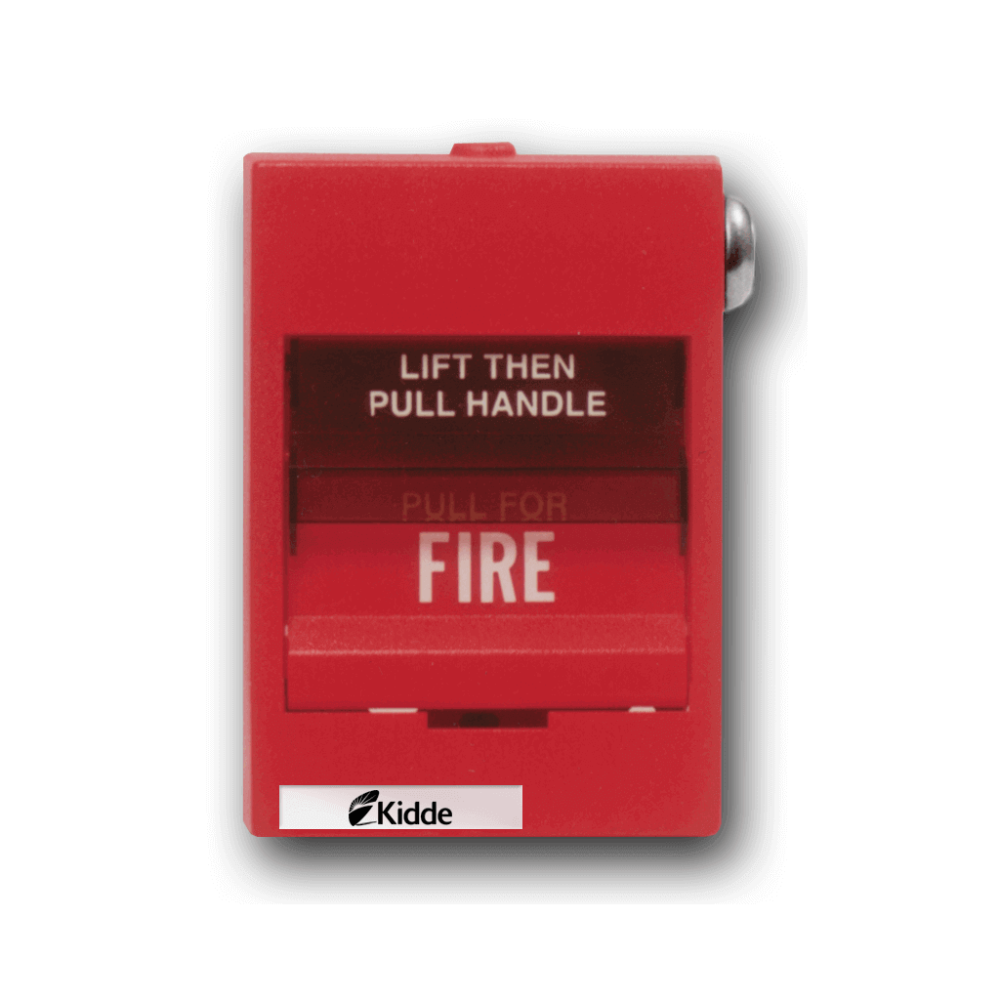

La estacion manual FX-278 es un dispositivo iniciador de contacto seco normalmente abierto que requiere dos acciones por parte del usuario para iniciar una alarma. Primero se debe levantar la puerta superior marcada LEVANTAR Y TIRAR LA MANIJA para acceder a la manija de la alarma. En segundo lugar se debe tirar de la manija de la alarma para iniciar una alarma.

Direccionamiento del dispositivo

Utilice un destornillador para ajustar los dos interruptores giratorios en la parte frontal del

el modulo. Configure el interruptor giratorio TENS (0 a 12) para las decenas

digito y el interruptor giratorio ONES para los digitos del 0 al 9.

Ejemplo: direccion del dispositivo 21 configure el interruptor giratorio TENS en 2 y configure el interruptor giratorio ONES en 1.

Consulte la Tabla de especificaciones para conocer los numeros de direccion disponibles.

Cableado

1. Consulte el manual de referencia tecnica del panel de control para conocer las especificaciones de cableado.
2. Todo el cableado tiene potencia limitada y esta supervisado.

Instalacion

Monte en una caja norteamericana de 2-1/2 pulg. (64 mm) de profundidad de 1 salida o en una caja cuadrada estandar de 4 pulgadas y 1-1/2 pulg. (38 mm) de profundidad con 1 cubierta de salida.

Especificaciones

Tension de la linea de comunicacion: Maximo 20 V pico a pico

Corriente: Espera: 350 A; Activada: 500 A

Entorno operativo: Temperatura: 32 a 120F (0 a 49C); Humedad: 0 a 93 % de humedad relativa sin condensacion a 90 F (32 C)

Rango de temperatura de almacenamiento: 4 a 140 F (20 a 60 C)

Cajas electricas compatibles: Caja de 1 salida de America del Norte de 2-1/2 pulg. (64 mm) de profundidad Caja cuadrada estandar de 4 pulg. Caja de 1-1/2 pulg. (38 mm) de profundidad con 1 cubierta

Tamano del cable: Cable de 12 14 16 o 18 AWG (2 5 1 5 1 0 o 0 75 mm cuadrados) (se prefieren los tamanos 16 y 18 AWG)

Direccion del dispositivo: 01 a 64 (SLC de 64 puntos) 01 a 125 (panel de control de 250 puntos)
