Informacion General

Descripcion

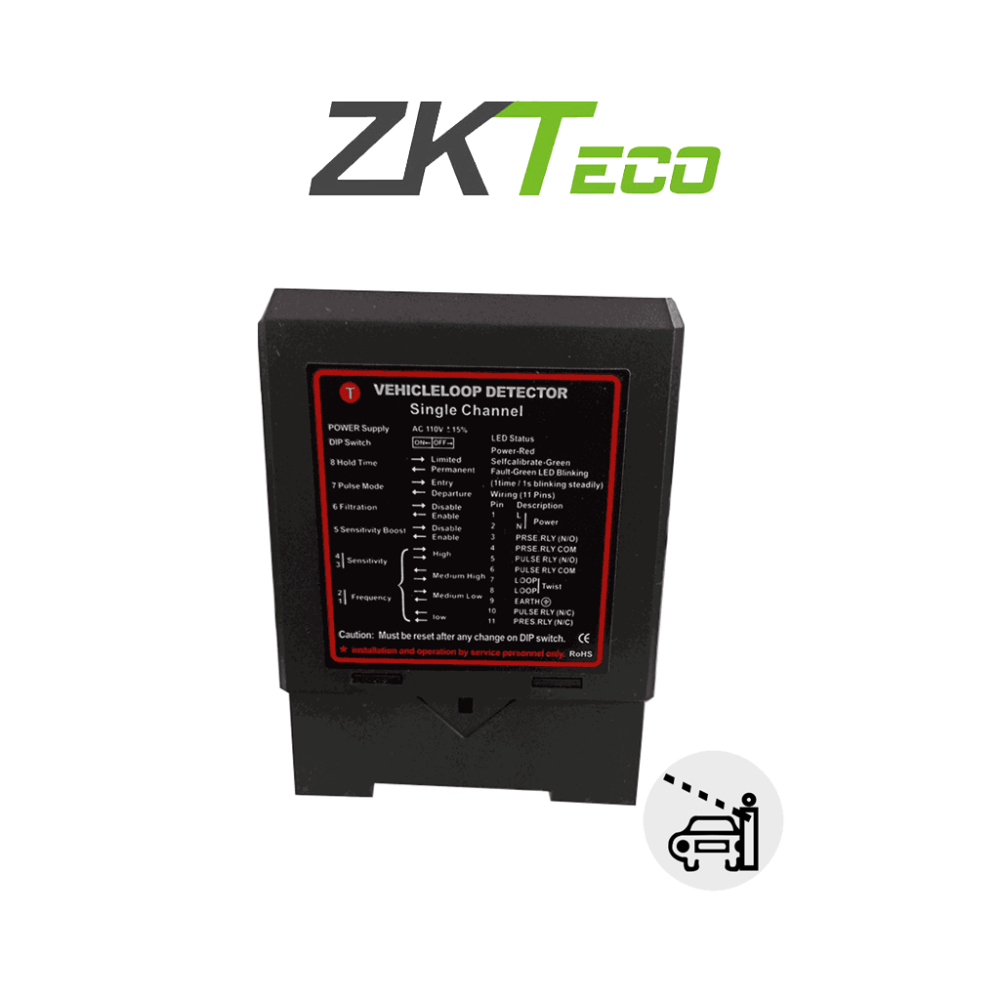

 Es un detector inteligente de un solo canal que es usado mayormente para detectar objetos metalicos como bicicletas y automoviles. Es aplicable en estacionamientos estaciones de cobro y sistema de control de luz de senal. Este detector de vehiculos puede monitorear solamente una bobina de induccion a la vez. Usa dos reles para emitir senales y los usuarios pueden usar diferentes senales de salida para controlar la unidad mecanica y el dispositivo de salida de la tarjeta o contar vehiculos.

Caracteristicas

• Ajuste totalmente automatico.
• Niveles ajustables de sensibilidad.
• Frecuencias de trabajo.
• Multiples modos de salida de rele.
• Boton de reinicio en el panel frontal.

Aplicaciones

• Control de trafico accionado por vehiculo.
• Conteo de trafico
• Aplicaciones de peaje
• Aplicacion de deteccion de colas.

Modo de Funcionamiento

El detector de lazo de vehiculos se basa en el principio inductivo usando una bobina de cable enterrada en la entrada de automoviles y conectada al detector de lazo. El cambio en la inductancia se medira como un cambio de frecuencia. El rele de salida se activa cuando lo hace el lazo y se libera de nuevo cuando el lazo deja de estar activado

Diagrama de Lazo Magnetico

Instalacion del lazo

La geometria de lazo debe adaptarse a su respectiva aplicacion. La configuracion sera optima si el lazo tiene el mismo tamano que el objeto que se vaya a detectar. Tras determinar la geometria del lazo debe hacerse una roza en el suelo para instalar el lazo. Haga una roza inclinada en un angulo de 45 en las esquinas del lazo lo que lo protegera de un desgaste excesivo.

Vueltas de lazo

El numero de vueltas depende directamente de la circunferencia del lazo. Cuanto mas pequeno sea el lazo mas vueltas hacen falta.

Recomendaciones de cables

- Usar un cable de 1 5 mm2 . Usar cable aislado de silicona si se coloca directamente en el suelo.

Especificaciones

• Voltaje de Operacion: 24V AC/DC.
• Potencia Nominal: 4.5 W.
• Frecuencia de Operacion: 20 kHz to 170 kHz.
• Tiempo de reaccion: 100 ms.
• Inductancia de la bobina 100-300 uH (recomendado).
• Tamano de la bobina: no menor que 1x 2 m (recomendado).
• Conexion de la bobina: no mayor a 5m y enrizado al menos 20 veces por metro.
• Temperatura de Operacion: -25C a 65C.
• Humedad de Operacion: 90% (no condensado).
• Cubierta: PCplastico ABS.
• Instalacion: carril de guia DIN.
• Dimensiones (incluyendo la base): 74 mm x 37 mm x 113 mm (L x A x H).

Contenido

• 1 Sensor de masa
• 1 Zocalo
• 1 Manual de usuario
