Resumen

Para Paneles KIDDE

• VS1 VS4 De forma nativa estrobo para audio se requiere Kidde GSA-CC1 o CC Series Signal Module que proporcione senal de audio
• FX-64 FX-1000 De forma nativa estrobo para audio se requiere dispositivo adicional para tonos o mensajes de voz
• VM-1R De forma nativa estrobo y audio

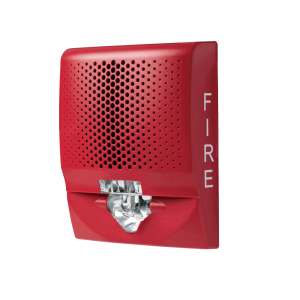

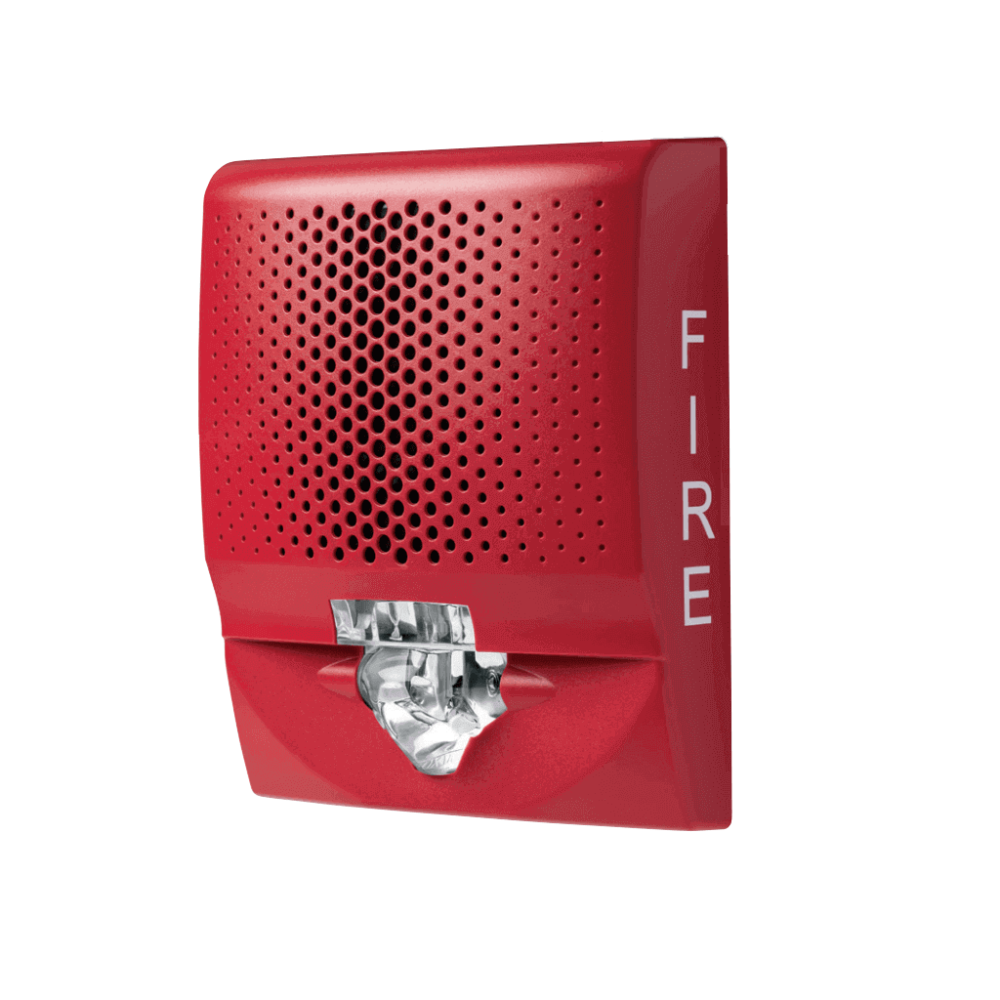

EG4SVRF Speaker-strobes Red FIRE

Los parlantes y luces estroboscopicas LED de la serie Genesis LED EG4S combinan una salida de alto rendimiento con un diseno elegante de perfil bajo y una tecnologia de eficiencia energetica que los hace menos costosos de instalar y operar. Los LED de alto rendimiento requieren menos fuentes de alimentacion energia de respaldo y baterias. Estos nuevos equipos estan disenados teniendo en cuenta la eficiencia energetica y la seguridad humana.

Los parlantes cuentan con tomas de potencia seleccionables mientras que los parlantes estroboscopicos permiten configurar en el campo los niveles de potencia y salida de luz. Ambas configuraciones permanecen claramente visibles incluso despues de la instalacion final. Los parlantes tambien tienen capacidad para 25 V y 70 V y voltaje en un solo modelo con un interruptor seleccionable en campo. Toda esta flexibilidad permite que los dispositivos se ajusten facilmente para que funcionen exactamente como se necesita. Todos los altavoces Genesis incluyen un condensador de bloqueo de CC para permitir la supervision electrica del circuito de distribucion de audio.

La serie Genesis LED EG4S utiliza opticas de alta eficiencia combinadas con componentes electronicos patentados para ofrecer un patron de distribucion de luz altamente controlado y enfocado de manera eficiente a cambio de menores requisitos de corriente. Las luces estroboscopicas cuentan con una salida de luz seleccionable en campo de 15 30 75 o 110 cd.

En comparacion con las luces estroboscopicas de tipo xenon los dispositivos de la serie Genesis LED EG4S ofrecen un consumo de corriente muy reducido lo que proporciona beneficios en longitudes de circuito mas largas mas dispositivos por circuito calibre de cable mas pequeno y cantidades reducidas de suministro de energia para una instalacion.

Tambien son compatibles con luces estroboscopicas antiguas por lo que no es necesario reemplazar todos sus dispositivos existentes para actualizar a la nueva tecnologia LED. De hecho las luces estroboscopicas EG4S se pueden mezclar en el mismo circuito y utilizar en el mismo campo de vision que las luces estroboscopicas basadas en xenon. Esto hace que la serie Genesis LED EG4S sea ideal tanto para instalaciones nuevas como para modernizaciones

Los niveles de salida de sonido configurables en campo brindan la flexibilidad que exigen los proyectos modernos de seguridad humana mientras que el protocolo de control LED Genesis mantiene multiples luces estroboscopicas en circuitos NAC compatibles sincronizados dentro de los requisitos de NFPA 72. Tambien cumplen con los requisitos de NFPA y UL 520 Hz para areas de dormir lo que los hace ideales para construcciones nuevas o modernizaciones.

Los parlantes de la serie EG4S producen una salida de audio de voz clara y nitida que es altamente inteligible en areas grandes. En una emergencia la inteligibilidad es fundamental para la seguridad de la vida. Comprender el contenido del mensaje es tan importante como saber que hay una emergencia. La inteligibilidad se mide en el indice de transmision del habla y cualquier valor superior a 0 76 se considera excelente. Los parlantes de la serie EG4S brindan audio con un STI de .81 lo que garantiza que el mensaje sea claro.

La facilidad de servicio es otra area donde brillan los equipos de la serie EG4S. La placa de cableado universal del lado de la habitacion permite la preinstalacion y el cableado electrico asi como verificar la continuidad con la barra de verificacion de diagnostico incluida. Los dispositivos de la serie EG4S se pueden colocar facilmente en su lugar con la confianza de saber que el cableado es correcto. Los innovadores puntos de prueba de diagnostico cubiertos brindan facil acceso a las pruebas de circuitos del dispositivo mientras estan montados.

Caracteristicas

• Rendimiento de alta fidelidad con excelente STI
• Capacidad de baja frecuencia (520 Hz)
• Tecnologia estroboscopica LED de alto rendimiento
• Flexibilidad de campo
• Diseno de perfil bajo
• Multiples opciones de marcado
• Facil de instalar
• El consumo de corriente es el mismo para todas las configuraciones de salida de candelas.

Funciones

Luces estroboscopicas

Las luces estroboscopicas de la serie Genesis EG4S estan homologadas por UL 1971 para su uso en interiores como aparatos de notificacion de modo publico montados en la pared para personas con discapacidad auditiva. Los codigos vigentes exigen que se utilicen luces estroboscopicas cuando las condiciones de ruido ambiental superen los 105 dBA (87 dBA en Canada) donde los ocupantes utilicen proteccion auditiva y en areas de alojamiento publico segun se define en la Ley de Estadounidenses con Discapacidades.

La sincronizacion es importante para evitar desencadenar convulsiones en personas con epilepsia fotosensible. Todas las luces estroboscopicas Genesis superan los requisitos de sincronizacion UL (dentro de 10 milisegundos durante un periodo de dos horas) cuando se utilizan con una fuente de sincronizacion. Consulte la tabla de especificaciones para obtener una lista de fuentes compatibles.

Altavoces

El nivel de presion sonora sugerido para cada zona de senalizacion utilizada con senales de alerta o alarma es un minimo de 15 dB por encima del nivel de sonido ambiental promedio o 5 dB por encima del nivel de sonido maximo con una duracion de al menos 60 segundos lo que sea mayor. Esto se mide a 1 5 m (5 pies) sobre el suelo.

En teoria duplicar la distancia desde la senal hasta el oido provocara una reduccion de 6 dB en el nivel de presion sonora recibida. El efecto real depende de las propiedades acusticas de los materiales del espacio. Duplicar la potencia de salida de un dispositivo (por ejemplo: un altavoz de 1W a 2W) aumentara el nivel de presion sonora en 3dBA.

Sonido de alta fidelidad

Los dispositivos de alta fidelidad Genesis LED serie EG4S cuentan con 87 dB de salida de sonido junto con un indice de transmision de voz (STI) altamente inteligible de .81. Una calificacion STI superior a 0 76 se considera excelente para la inteligibilidad del habla. Tambien son eficaces en areas sujetas a altos niveles de ruido ambiental.

Estos equipos son ideales para hoteles dormitorios y otras ocupaciones residenciales que tienen areas para dormir que requieren tonos de 520 Hz. En las zonas para dormir asegurese siempre de que la potencia del altavoz sea lo suficientemente alta como para que la presion sonora alcance al menos 75 dBA en la almohada.

Estos aparatos son parte de un sistema de audio de extremo a extremo aprobado para su uso en areas de dormitorio cuando se usan junto con hardware de audio aprobado y un tono de 520 Hz suministrado de fabrica. Consulte la Lista de compatibilidad del sistema para conocer otros requisitos de senalizacion de 520 Hz

Instalacion

Los altavoces y luces estroboscopicas Genesis EG4S se montan en la placa de cableado requerida del lado de la habitacion GRSW. La placa de montaje GRSW se incluye con el dispositivo para una comoda preinstalacion y precableado. El dispositivo se puede retirar facilmente de la placa de cableado del lado de la habitacion empujandolo hacia arriba con un destornillador. La cubierta tambien se puede quitar facilmente del dispositivo con un destornillador para acceder a las configuraciones de salida de luz y sonido y a un puerto de prueba de diagnostico para pruebas de voltaje.

Los parlantes y luces estroboscopicas LED de la serie Genesis LED EG4S se montan en cualquier caja electrica cuadrada estandar de dos unidades y 4 pulgadas. Hay disponibles anillos embellecedores G4T opcionales a juego para cubrir aberturas de gran tamano. Tambien se encuentran disponibles cajas de superficie de salida doble del mismo color opcionales.

CAJA DE MONTAJE EN SUPERFICIE

1. Caja de superficie
2. Placa de cableado (requerida se pide por separado)
3. Tornillo para metales (2X suministrado con placa de cableado)
4. Dispositivo de notificacion
5. Clip de cortocircuito

Cableado

Cableado

Dimensiones

Dimensiones en pulgadas y centimetros

Incluye

1 Altavoz con estrobo EG4SVRF

Especificaciones

Tension de funcionamiento estroboscopica: 16 a 33 VCC 16 a 33 VFWR

Voltaje de funcionamiento del altavoz: 25VRMS o 70VRMS (seleccionable)

Respuesta de frecuencia del altavoz: 400 Hz-4000 Hz

Salida de luz: 15 30 75 o 110 candelas

Velocidad de flash estroboscopico: 1 fps (flash por segundo) aprox.

Sincronizacion: 20 max. entre dos dispositivos cualesquiera. (Para determinar la resistencia permitida del cable consulte estas especificaciones y las especificaciones de la fuente de senal sincronizada).

Fuentes de Sincronizacion: Modulos de Senal Kidde Serie CC Fuentes de Alimentacion Auxiliar y de Refuerzo Paneles de Control Inteligentes y Convencionales

Tamano del cable: 12 a 18 AWG (0 75 a 2 50 mm2)

Dimensiones (Ancho?Alto?Profundidad): 4.95 ? 5.78 ? 1.62 pulg. (12.57 x 14.68 x 4.11 cm)

Desplazamiento central de la luz estroboscopica a la caja: -1 70 pulgadas (-4.32 cm)

Cajas electricas compatibles: 2 cuadrillas cuadrado de 4 pulgadas. Las cajas electricas deben tener al menos 1-1/2 pulgadas (3 81 cm) de profundidad.

Placas decorativas: EG4TR EG4TW (5 6 x 7 5 x 0 3 pulgadas (14 22 x 19 05 x 0 76 cm)

Entorno operativo: Temperatura.- 32 a 122F (0 a 50C); Humedad relativa.- 0 a 93% sin condensacion

Temperatura de almacenamiento: -40 to 158 F (-40 to 70 C)

Color RAL: Red=RAL 3013 White=RAL 9002
