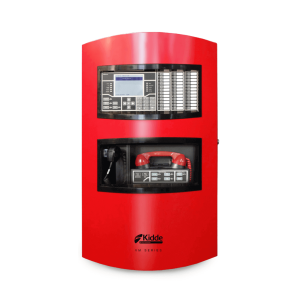

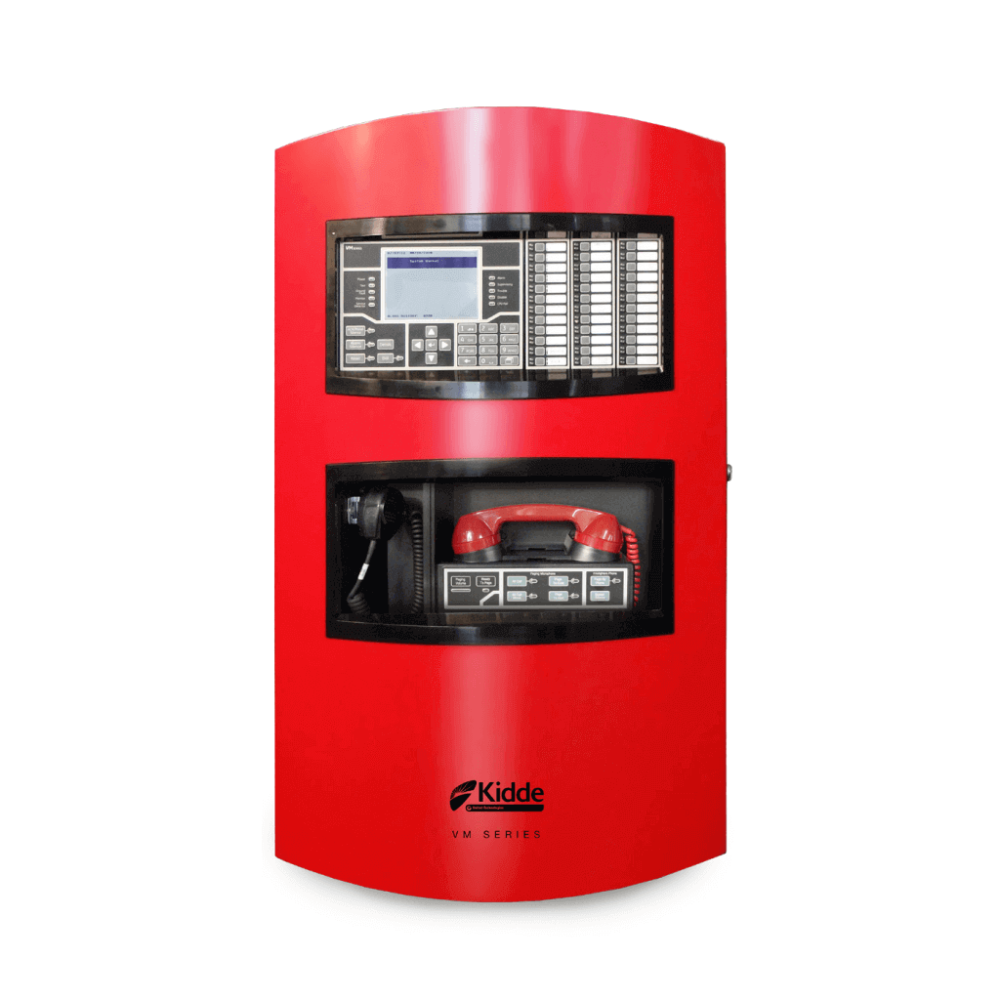

KIDDE KID1420015 KIDDE VM1R - Sistema FACP con Interfaz de Usuario / CPU / 1 Lazo Direccionable / 4

KID1420015 VM1R KIDDE VM1R - Sistema FACP con Interfaz de Usuario / CPU / 1 Lazo Direccionable / 4 NACs Clase B / Puerta Roja KID1420015 VM1R

Resumen

VM-1R (ingles) Sistema completo FACP con interfaz de usuario CPU un bucle direccionable cuatro NAC de Clase B fuente de alimentacion universal de 110/220 v de 10 A puerta roja. Solicite VM-SLC para un segundo bucle.

La serie VM representa la ultima generacion de paneles de control de seguridad vital para aplicaciones de tamano mediano y grande. Con grandes pantallas multimensaje interfaces intuitivas y elegantes gabinetes contorneados estos sistemas capturan la imaginacion y llaman la atencion. Pero detras de la pantalla LCD es donde realmente brillan.

Los nuevos microprocesadores y conjuntos de chip compatibles con TCP/ IP aprovechan al maximo los ultimos avances en tecnologia informatica lo que permite un procesamiento mas inteligente mas rapido y de mayor capacidad y disenos mas eficientes. La tecnologia patentada Voltage Boost de la serie VM por ejemplo proporciona voltaje constante en circuitos NAC y AUX incluso con una baja potencia de la bateria lo que da como resultado requisitos de cable mas ligeros o arranques mas largos. Eso ahorra tiempo y dinero.

El procesamiento de alto rendimiento tambien permite ofrecer potentes funciones de red y una funcionalidad de audio digital versatil. De hecho la serie VM puede manejar trabajos que van desde un solo panel de control independiente hasta una sofisticada red que comprende hasta 24 paneles de control que procesan datos de hasta 24 000 dispositivos.

La evacuacion por voz de alta calidad tambien ofrece flexibilidad en el diseno del sistema con una implementacion escalable que va desde la simple capacidad de instalacion hasta el funcionamiento multicanal para aplicaciones de campus y edificios de gran altura. La serie VM cuenta con tres canales de audio digital integrado. Su centro de control de localizacion opcional incluye un microfono de localizacion de alta calidad al que se puede agregar un telefono de bomberos.

La serie VM facilita el acceso a toda esta nueva tecnologia con una facil instalacion y mantenimiento. El direccionamiento electronico significa que los dispositivos se instalan practicamente solos mientras que la instalacion intuitiva y las herramientas de diagnostico detalladas ofrecen una ruta clara y rapida para un funcionamiento impecable del sistema.

Caracteristicas

• Un bucle de dispositivo inteligente Clase A o Clase B estandar los bucles opcionales aumentan la capacidad del panel de control a 1000 dispositivos
• Pantalla LCD retroiluminada de 24 lineas de 40 caracteres capaz de mostrar ocho eventos simultaneos
• Evacuacion por voz opcional y telefono de bomberos
• Parte de una solucion de audio integral adecuada para la senalizacion de baja frecuencia en zonas de descanso
• Las ranuras de interfaz de red opcionales se encuentran en la parte posterior de un chasis de montaje oscilante
• Direccionamiento electronico con asignacion automatica de dispositivos
• Puerto Ethernet opcional para diagnosticos y programacion
• Admite la sincronizacion estroboscopica
• Admite hasta 30 anunciadores remotos de la serie R con cableado de Clase A o Clase B
• Capacidad de red de hasta veinticuatro paneles de control VM que monitorean 24 000 puntos inteligentes
• La tecnologia patentada Voltage Boost ofrece voltaje constante en circuitos NAC y AUX incluso con baja potencia de la bateria
• Fuente de alimentacion con certificacion UL de 10 amperios con voltaje de entrada universal de 94 a 264 V CA
• Deteccion integrada de gases de monoxido de carbono con detectores V-PCOS que incluyen una senalizacion audible distinta
• Cuatro circuitos de dispositivos de notificacion integrados
• Espacio para tres modulos opcionales de interruptores/LED en el panel frontal
• Interfaz Ethernet opcional
• UL2572; UL864 UUKL; UL 864 listado para aplicaciones de liberacion con GSA-REL
• Endurecimiento sismico opcional: factor sismico de importancia 1.5

Funciones

Aplicacion

La flexibilidad de la aplicacion es lo que mejor aprovecha la potencia informatica de vanguardia de VM. Esta generacion de paneles de control es adecuada tanto en casa como el centro de un sencillo sistema autonomo de un solo edificio como cuando forma parte de una sofisticada red de seguridad vital que presta servicio a miles de puntos en varios edificios. La evacuacion por voz opcional elimina la brecha que queda de otros sistemas de rango medio y convierte a estos paneles en una solucion rentable para la mayoria de las aplicaciones.

Redes eficientes y rentables

Las redes se encuentran entre los puntos mas fuertes de la serie VM. Una red simple de la serie VM puede contener hasta ocho paneles de control lo suficiente para satisfacer las necesidades de la mayoria de los campus y edificios mas grandes. La conectividad RS485 altamente eficiente ademas de las comunicaciones de fibra optica ofrecen tiempos de respuesta mas rapidos y capacidades de diagnostico mas sofisticadas mientras que las soluciones de anunciacion remota rentables mantienen la supervision y el control basicos siempre al alcance.

Audio que habla por si solo

La serie VM cuenta con tres canales de audio digital integrados con hasta dos minutos de almacenamiento de mensajes programables integrados. Un centro de control de localizacion opcional incluye un microfono de localizacion de alta calidad al que se puede agregar un telefono de bomberos. Las entradas auxiliares estan disponibles para las operaciones de notificacion masiva y la conexion a sistemas externos. Un microfono con localizacion opcional proporciona funciones de audio locales y remotas.

Versatilidad incorporada

El panel de control VM tiene espacio para tres tiras de interruptores/ LED totalmente programables en el panel frontal. Cada tira incluye 12 interruptores con dos LED asociados (uno cuatricolor y uno amarillo) y un area de etiqueta personalizada. El instalador asigna las designaciones de color del LED.

Perfecto para readaptaciones

La serie VM es particularmente adecuada para aplicaciones de readaptacion. Todas las conexiones se realizan sobre el cableado estandar no se requiere un cable blindado. Esto significa que en la mayoria de las situaciones el cableado existente se puede utilizar para actualizar un panel de control heredado a la tecnologia de la serie VM sin los gastos ni la interrupcion de volver a cablear todo el edificio.

Clara anunciacion remota

Se pueden configurar hasta 30 LCD de la serie R anunciadores LED y tarjetas de interfaz de controlador para cada panel de control en la red de la serie VM. Los anunciadores compatibles incluyen una gama de modelos LED y LCD que proporcionan anunciacion de zonas o puntos asi como capacidades de control comunes. La serie VM tambien admite la anunciacion grafica con modulos de interfaz de anunciadores graficos opcionales. Cada interfaz proporciona control comun indicadores y 32 LED. Las unidades de expansion proporcionan 48 salidas LED.

Alimentacion que llega a la distancia

La tecnologia patentada Voltage Boost de Kidde proporciona 22 5 V CC constantes en circuitos NAC y AUX incluso con baja potencia de la bateria. Esto significa que se puede utilizar un cable de menor calibre para distancias equivalentes en comparacion con las fuentes de alimentacion convencionales o un cable mas largo en el mismo calibre de cable. De cualquier manera esta tecnologia innovadora ahorra tiempo y costos de equipos lo que hace que la serie VM no solo sea una solucion de alto rendimiento sino tambien una solucion rentable.

Comunicaciones IP y celulares escalables

Se han probado varios comunicadores IP/celulares populares de terceros con el panel de control VM y son compatibles con UL864. Los comunicadores IP/celulares cumplen con los requisitos de la edicion 2013 de NFPA72 para rutas de transmision unicas o secundarias. El uso de comunicadores IP/celulares puede reducir el costo de propiedad mediante la eliminacion de las lineas del servicio telefonico convencional (POTS del ingles Plain Old Telephone Service). Consulte la documentacion de compatibilidad del panel de control VM numero de pieza 3101804-EN para obtener una lista completa de comunicadores compatibles.

Operacion

Operacion

Diseno del sistema

Diseno del sistema

Cableado

Cableado

Montaje

Montaje

Dimensiones

La caja trasera esta disenada para montaje semiembutido o sobre superficie. Los orificios para conductos y clavos los orificios de montaje estilo ojo de la cerradura y los amplios conductos de cableado facilitan la eficiencia durante la instalacion.

Dimensiones en centimetros (cm)

Especificaciones

PLACA PRINCIPAL

Voltaje: 24 V CC

Corriente

• Modo de espera: 381 mA
• Alarma: 481 mA

Reles comunes:

• Cantidad: 3 (alarma supervision problemas)
• Tipo: Forma C
• Clasificacion: 30 V CC a 1 A

Circuito RS-232:

• Tasa en baudios: De 1200 a 38 400
• Longitud: 50 pies (6 m) max.
• Resistencia: 13  max.
• Capacitancia: 0 7 F max

Circuito del anunciador remoto:

• Longitud: 4000 pies (1219 m) max.
• Resistencia: 90  max.
• Capacitancia: 0 3 F max.
• Dispositivos compatibles: RLCD-C RLCD RLED-C GCI

Calibre de los cables: De 18 a 12 AWG (de 0 75 a 2 5 mm)

Impedancia de falla de conexion a tierra: 10 k

LA PLACA DE LA FUENTE DE ALIMENTACION PS10-4B

Voltaje: De 93 a 264 V CA 50/60 Hz

Corriente: La corriente de la fuente de alimentacion se incluye en la corriente total que se muestra en el VM1 anterior.

Corriente a 120 V 50/60 Hz: 3 A max.

Corriente a 240 V 50/60 Hz: 1 5 A max.

Salida de energia

• UL: 24 V CC a 10 A Salidas internas y NAC/AUX
• ULC: 24 V CC a 9 0 A Salidas internas y NAC/AUX

Nivel de caida de tension: 93 V CA a 50/60 Hz

Circuito de bateria recargable:

• Voltaje: 24 V CC
• Corriente de carga: 1 5 o 3 A seleccionable
• Capacidad de carga: 65 Ah max.
• Tipo: Solo acido de plomo sellado
• Voltaje de funcionamiento de la bateria: 20 4 V min.

Circuitos de dispositivos de notificacion/alimentacion auxiliar:

• Cantidad: 4
• Designacion del circuito: NAC Clase B (estilo Y); AUX Clase B
• Voltaje de salida: NAC 24 V CC; AUX 24 V CC
• Corriente de salida del NAC Regulado: 3 0 A max. por circuito; 6 0 A en total compartido
• Aplicacion especial: 3 0 A max. por circuito; 9 0 A en total compartido
• Corriente de salida AUX EOLR: 6 0 A en total compartido; 15 k (UL P/N EOL-15 ULC P/N EOL-P1)

Calibre de los cables: De 18 a 12 AWG (de 0 75 a 2 50 mm) El cableado de la red electrica normalmente es de 18 a 12 AWG (de 0 75 mm a 2 50 mm)

Impedancia de falla de conexion a tierra: 10 k

Entorno operativo:

• Temperatura: De 32 a 120 F (de 0 a 49 C)
• Humedad relativa: De un 0 a un 93 % sin condensacion

VM-1R (ingles) Sistema completo FACP con interfaz de usuario CPU un bucle direccionable cuatro NAC de Clase B fuente de alimentacion universal de 110/220 v de 10 A puerta roja. Solicite VM-SLC para un segundo bucle.

Incluye

Placa principal

• El VM-1 consta de los siguientes componentes:
• Placa principal de la CPU
• Pantalla LCD
• Tarjeta SLC
• Fuente de alimentacion
• Caja trasera y puerta.
