Ajax Relay (9NA) AJX1200003 AJAX Relay - Rele de baja tension de

AJX1200003 AjaxRelay9NA AJAX Relay - Rele de baja tension de control remoto (27401.19.NC3) AJX1200003 AjaxRelay9NA

Informacion general

Descripcion

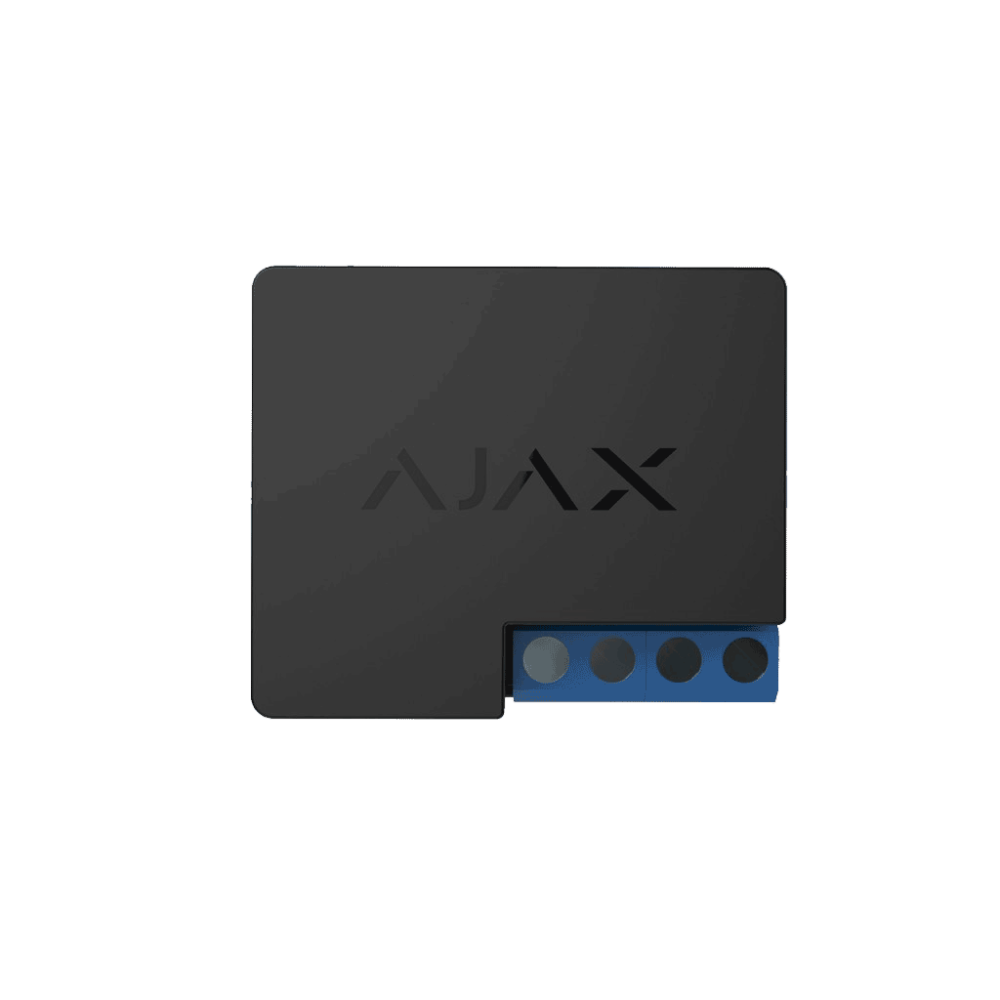

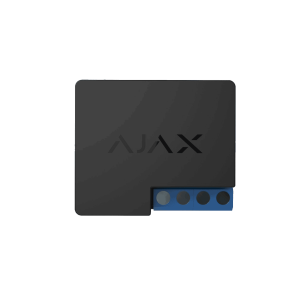

Rele de baja tension de control remoto

Relay es un rele inalambrico con un contacto seco libre de voltaje destinado a la conexion y desconexion de aparatos y dispositivos alimentado por una fuente de 7-24 V CC. El rele tambien tiene una funcion de control de equipos por pulsos. Se conecta al sistema de seguridad Ajax mediante el protocolo Jeweller de 1000 metros a la redonda sin obstaculos.

Las opciones de versatilidad y el bajo consumo hacen del Relay una herramienta universal para el control de equipos. El contacto seco no esta conectado galvanicamente a la fuente de alimentacion del dispositivo asi que puede usarse tanto en redes de bajo voltaje como domesticas. Hay modos biestables y de impulso. El rele puede conectarse facilmente a una fuente de alimentacion que cuente con una bateria de reserva.

Especificaciones tecnicas

• Elemento actuador: Rele electromagnetico
• Vida util del rele: 200 000 conmutaciones
• Rango de voltaje de alimentacion: 7 24 V (solo CC)
• Proteccion de tension: Si min. 6.5 V max. 36.5 V
• Maxima corriente de carga: 5 A a 36 V CC 13 A a 230 V CA
• Modos de funcionamiento: Impulso y biestable
• Duracion pulso: 0 5 a 255 segundos Maxima proteccion de corriente No Control de parametros SI (Voltaje)
• Consumo de energia del dispositivo: Menos de 1 W
• Protocolo de comunicacion de radio: Jeweller
• Compatibilidad: Solo funciona con Ajax Hubs y repetidores de senal de radio
• Ping de comunicacion con el receptor: 12 300 seg (36 seg por defecto)
• Grado de proteccion de la carcasa: IP20
• Rango de temperaturas de operacion: De 0 a 64 (ambiente)
• Humedad de funcionamiento: Hasta 75%

Instalacion del dispositivo

Si el dispositivo tiene un nivel de senal bajo o inestable utilice un repetidor de senal de radio.

Proceso de instalacion:

• 1. Desactive el cable al que se conectara Relay.
• 2. Conecte el cable de alimentacion a los terminales de Relay y a continuacion los terminales de contacto de Relay al circuito deseado con cables de calibre suficiente. Se recomienda utilizar cables con seccion transversal de 1.5-2 mm2.
• 3. Si instala el dispositivo en una caja de conexiones instale la antena por fuera. Cuanto mas lejos se encuentre la antena de las estructuras metalicas menor sera la probabilidad de que se produzca un apantallamiento de la senal de radio. La antena no debe acortarse bajo ninguna circunstancia.

No instale el Relay:

• 1. Fuera de la estancia (al aire libre).
• 2. En cajas de conexion metalicas y cuadros electricos.
• 3. En estancias con una temperatura o humedad que exceda los limites permisibles.
• 4. Mas cerca de 1 metro del Hub.

Campos de Aplicacion

1. En Accesos y Entradas (El uso 1)

• Motores de Portones Electricos: Se instala dentro de la carcasa del motor para abrir la cochera desde la App o el control remoto de Ajax.
• Puertas Peatonales con Chapa Electrica: En la caja de conexiones de la entrada para liberar el acceso a visitas o empleados.
• Barreras Vehiculares: En casetas de vigilancia para automatizar la entrada de residentes mediante el reconocimiento de su celular.

2. En Sistemas de Hidraulica y Gas

• Cuartos de Bombas / Cisternas: Para encender o apagar bombas de agua de baja tension o activar valvulas de llenado.
• Tuberias de Gas con Electrovalvulas: Se instala junto a la valvula principal para cortar el suministro de gas automaticamente si el sistema detecta una fuga (usando un sensor FireProtect).

3. En Infraestructura de Red y CCTV

• Racks de Telecomunicaciones: Para reiniciar (apagar y encender) Routers Modems o Switches que se queden trabados sin tener que ir fisicamente al sitio.
• Grabadores de Video (DVR/NVR): Para activar las entradas de alarma de un grabador y que este empiece a grabar en alta resolucion o mueva una camara PTZ a un punto especifico.

4. En Jardines y Exteriores

• Sistemas de Riego Automatizado: Para controlar las electrovalvulas de los aspersores segun un horario programado en la App de Ajax.
• Iluminacion de Paisajismo: En registros electricos externos para controlar luces LED decorativas o de senderos (que funcionan a 12V o 24V).

5. En Seguridad Avanzada e Incendio

• Generadores de Niebla: Se instala dentro del canon de niebla para dispararlo de forma remota si ves a un intruso por las camaras.
• Paneles de Incendio Convencionales: Para actuar como puente y enviar una senal de fuego al Hub de Ajax notificando a todos los usuarios al instante.
