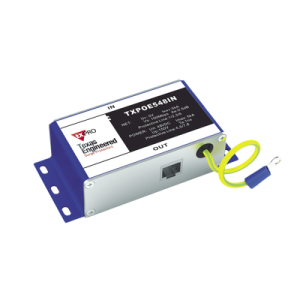

TXPOE548IN

Características principales

• Protección multietapa con tecnología Gas-Tube + TVS
• Doble protección en módulo común y diferencial
• Tecnología de matriz TVS con baja capacitancia
• Capacidad multi-impacto
• Tiempo de respuesta: 1ns

Parámetros de energía

• Voltaje de trabajo: 48V DC
• Voltaje máximo de operación: 57V DC
• Corriente nominal de descarga (8/20µs): 5kA
• Corriente máxima de descarga (8/20µs): 10kA
• Nivel de protección (8/20µs): 150V
• Pines protegidos: 4/5 7/8

Parámetros de red

• Voltaje máximo de operación: 5V
• Voltaje limitante línea-tierra (10/700µs): ?500V
• Voltaje limitante línea-línea (10/700µs): ?20V
• Corriente nominal de descarga (8/20µs): 3kA
• Corriente máxima de descarga (8/20µs): 5kA
• Tasa de transmisión adaptativa: 100Mbps
• Pérdida de inserción: ?0.5dB
• Pines protegidos: 1/2 3/6

Características mecánicas

• Dimensiones: 28(H) × 48(W) × 110(L) mm
• Peso: 120g
• Grado de protección: IP20
• Condiciones de operación: Temperatura: -40 a 85? Humedad relativa: ?95%
• Normas de cumplimiento: IEC61000 RoHS

Instalación y mantenimiento

1. El SPD debe conectarse en serie entre el dispositivo protegido y el canal de transmisión de señal/alimentación.
2. El terminal de entrada (IN) del SPD debe conectarse al canal de transmisión de señal/alimentación y el terminal de salida (OUT) del SPD debe conectarse al dispositivo protegido.
3. Conectar el cable de tierra del SPD a la barra de tierra del sistema de protección contra rayos de la habitación o edificio.
4. No se requiere mantenimiento especial. Cuando surja un problema y se sospeche del SPD verificar el sistema con el SPD fuera del circuito. Si el sistema se recupera el SPD debe considerarse dañado y debe reemplazarse inmediatamente.
