PL32ACA

Descripción General

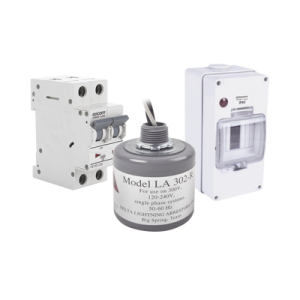

El KIT es recomendado para uso en sistemas fotovoltaicos en protección de corriente alterna la principal aplicación son los sistemas de interconexión entre el inversor y el centro de carga. La pastilla térmica es de 400 Vca 32 A de 2 polos donde se pretende proteger 2 fases o una fase y un neutro.

El trabajo eléctrico es peligroso las malas conexiones pueden provocar incendios lesiones o la muerte una instalación eléctrica solo debe ser realizada por profesionales calificados.

Cuando exista una descarga en la red eléctrica el supresor recibirá el daño cuando la descarga sea de mayor intensidad que la indicada en la ficha técnica y tenga suficiente calor y tensión acumulada el supresor abrirá un orificio de aproximadamente una pulgada en el inferior del bote y expulsará silicio caliente y trozos de plástico realizando su máxima función de bloqueo protegiendo el circuito.

Use este restrictor de picos de voltaje en corriente alterna antes de su inversor. Así evitará daños debido a picos de corriente originados por descargas eléctricas inesperadas.

Conecte los cables negros en las pastillas térmicas empalmandolos con las 2 fases que van al inversor el cable blanco llevelo a neutro-tierra física.

También lo puede usar en un tablero de distribución para protección de equipos electrónicos.

Diagrama de Conexión

Video Instructivo
