KIT2BDM600LV127

Ahorre hasta 1804.77 pesos al bimestre en una tarifa DAC este Kit Produce 330 Kwh en promedio al bimestre.

-Considerando un promedio anual de 5 horas solares pico

-Considerando utilizar una distancia menor de 20 metros del sistema al centro de carga con cable calibre 8 AWG

-Considerando el costo del KW tarifa DAC Zona Centro en Enero (Consulte su tarifa el precio de KW en su región y mes dando click aquí)

El sistema de Interconexión.

• Es un sistema práctico para aplicaciones residenciales y comerciales en 127 Vca.
• Este sistema nos permite crecer el sistema de manera gradual.
• Se recomienda la instalación para bajar el consumo de su recibo de luz.
• Revise la Ley del aprovechamiento de la energías renovables y la transición energética incluida en el área de recursos del producto en la página web de SYSCOM.
• Garantía de 10 Años contra defectos de fábrica.

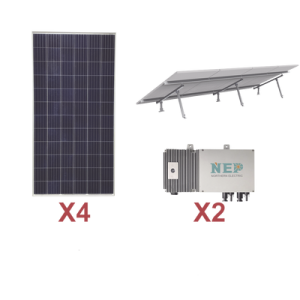

Incluye lo siguiente:

NOTA: El Gateway (BDG-256) es incluido en el kit y se requiere para el monitoreo del sistema.
El ENDCAP-BDM se recomienda para protección de los conectores finales de cada ramal.

Equipo recomendado para zonas de baja humedad y baja corrosión. Para zonas costeras de alta humedad o ambientes corrosivos utilizar el modelo: EPL-AM01-1X4V2 (montaje para 4 módulos).

Los microinversores NEP se encargan de convertir la corriente generada por los módulos solares (CD) en corriente alterna (CA) para entregarla a nuestro sistema de red eléctrico.
Con los sistemas de microinversores podemos contar con diversas ventajas:

• Bajo costo de inversión.
• Los paneles son independientes es decir si falla un panel solar no afecta a los demás.
• Se pueden colocar arreglos de paneles distribuidos (para zonas reducidas o complicadas).
• Monitoreo de rendimiento de manera remota.
• El sistema puede crecer sin modificaciones solo agregando más módulos.
• El microinversor BDM-600 soporta hasta 2 módulos de 360W.

Los microinversores se montan en la misma estructura de los paneles solares y las conexiones de cable son por medio de conectores propios por lo que es una instalación realmente sencilla.



• Alta eficiencia excelente beneficio.
• Máxima eficiencia de conversión de hasta un 95.5%.
• Aproveche al máximo la potencia del sol con la tecnología MPPT.



---



Tipo/ Especificación                                                  BDM-600LV

Datos de entrada CD
Potencia Max. FV (W) 360x2W
 Voltaje máximo de entrada   (Voc)                                  60 V
Corriente máxima CD                                                   2X12A


Parametros de salida AC
 Potencia máxima de salida                                            550 W
Voltaje nominal de salida CA                                          127 V
 Corriente máxima CA                                                     4.2 A

Datos Generales
Eficiencia máxima 95.5%
Frecuencia nominal/rangos 59.3-60.5HZ
Dimensiones 277×132×50mm
Peso 2.9kg
Certificaciones                                                    UL1741

Instrucción de Garantía.





-Verifique que su producto no se encuentre dañado físicamente cuando lo reciba debe de tener una corbata en el conector de corriente alterna de no ser así reporte el problema inmediatamente al correo carlos.chaparrosyscom.mx

-Nunca instale su equipo sin la corbata de seguridad una vez instalado y en operación la puede retirar se recomienda la deje fija indefinidamente retirarla antes de instalar puede ser motivo de pérdida de garantía.

-Nunca instale su equipo si nota un defecto en las conexiones eléctricas.

Selección del KIT.

Revise en el consumo bimestral de su recibo de luz y tabule lo siguiente con nuestros KITS para saber que kit necesita.

MODELO DEL KIT	GENERACIÓN PROMEDIO AL BIMESTRE	DESCRIPCIÓN
KIT1BDM600MONO	165 kWh	Paneles monocristalinos marca ECO GREEN con microinversor a 220 Vca.
KIT1BDM600LV127		Paneles policristalinos marca EPCOM con microinversor a 127 Vca.
KIT1BDM600POLI		Paneles policristalinos marca EPCOM con microinversor a 220 Vca.
KIT2BDM600MONO	330kWh	Paneles monocristalinos marca ECO GREEN con microinversores a 220 Vca.
KIT2BDM600LV127		Paneles policristalinos marca EPCOM con microinversor a 110 Vca.
KIT2BDM600POLI		Paneles policristalinos marca EPCOM con microinversor a 220 Vca.
KIT3BDM600POLI	495 kWh	Paneles policristalinos marca EPCOM con inversor a 220 Vca.
KIT3BDM600LV127		Paneles policristalinos marca EPCOM con microinversor a 110 Vca.
KIT3BDM600MONO		Paneles monocristalinos marca ECO GREEN con microinversores a 220 Vca.
KIT10BDM600MONO	1650kWh	Paneles monocristalinos marca ECO GREEN con microinversores a 220 Vca.
KIT10BDM600POLI		Paneles policristalinos marca EPCOM con inversor a 220 Vca.
KIT10BDM600LV127		Paneles policristalinos marca EPCOM con microinversor a 110 Vca.
KITEPCOM3KV3	900kWh	Paneles policristalinos marca SYSCOM con inversor a 220 Vca.
KITEPCOM3K375		Paneles monocristalinos marca SYSCOM con inversor a 220 Vca.
KITEPCOM5KV3	1500 kWh	Paneles policristalinos marca SYSCOM con inversor a 220 Vca.
KITEPCOM5K340		Paneles monocristalinos marca SYSCOM con inversor a 220 Vca.
KITEPCOM1KV1	300 kWh	Paneles policristalinos marca SYSCOM con inversor a 220 Vca.
2 KITEPCOM5KV3	3000 kWh	Paneles policristalinos marca SYSCOM con inversor a 220 Vca.





























Localice en su recibo de luz su consumo bimestral y encuentre el KIT que requiere para que deje de pagar el costo de la energía eléctrica con CFE. Cada uno de estos equipos requiere un contrato con CFE.

Monitoreo



El monitor BDG256  ( no incluido en el kit) ofrece varios valores de monitoreo por medio de la tarjeta wifi BDG256WIFI para verlo desde la app para celular o la computadora ofrece individualmente la potencia de los paneles solares la producción total del sistema producción diaria producción al momento y algunos otros valores para poder diagnosticar algún problema en la instalación ademas de conocer valores importantes como el ahorro y la salvaguarda del planeta por medio de las emisiones de carbono ahorradas.





















Diagrama de conexión.

KIT2BDM600LV127 Kit Solar para Interconexin de 1.1 kW de Potencia 110 Vca con Micro Inversores y Paneles Policristalinos.
