Resumen

Para Paneles KIDDE

• VS1 VS4
• FX-64 FX-1000

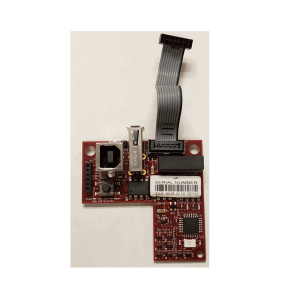

SA-USB Puerto USB para conexion a impresoras y computadoras se monta en el gabinete

La tarjeta de interfaz SA-USB proporciona una conexion USB a una impresora compatible o conexion a una PC. Se la puede utilizar para conectar una impresora el panel de control para imprimir eventos del sistema. La tarjeta tambien se puede utilizar para comunicaciones con la PC incluida la utilidad de configuracion (CU) y la utilidad de actualizacion de firmware (FUU). La velocidad de transferencia predeterminada de la impresora es de 9600 baudios.

Caracteristicas

• Puerto USB tipo A
• Puerto USB tipo B
• Instalacion dentro del mismo panel

Instalacion

Instale y cablee este dispositivo segun los codigos las ordenanzas y las reglamentaciones locales y nacionales aplicables.

Nota: La tarjeta SA-USB esta instalada en la misma ubicacion que la SA-232 por lo tanto la SA-232 debe retirarse antes de instalar la tarjeta SA-USB.

Para instalar la tarjeta SA-USB:

1. Apague el panel y desconecte las baterias.
2. Si esta instalada retire la tarjeta SA-232 del panel. Consulte la ficha de instalacion de la tarjeta de interfaz SA-232 RS-232 P/N 3101095 para obtener mas detalles.
3. Localice la ubicacion de la tarjeta SA-USB en el conjunto de plastico detras de la placa de circuito principal y el conector J3 en la placa de circuito principal (en la parte superior izquierda de la placa principal).
4. Conecte la tarjeta SA-USB al conjunto de plastico con dos tornillos de plastico 6 como se muestra en Figura.
5. Conecte un extremo del cable plano (P/N 7140187) al conector J1 en la tarjeta SA-USB y el otro extremo al conector J3 en la placa de circuito principal como se muestra en Figura.
6. Conecte el cable USB correspondiente a la tarjeta SA-USB. Consulte Cableado.
7. Encienda el panel y luego conecte las baterias.

Especificaciones

Voltaje de funcionamiento: 24 V CC

Corriente:

• Modo de espera: 13 mA
• Alarma: max 20 mA

Puertos de bus serie universal (USB):

• 1 USB tipo A: puerto host J3 (conexion de impresora)
• 1 USB tipo B: puerto de dispositivo J4 (conexion CU)

Impresora compatible: PT-1S MIR-PRT/S

Longitud del cable de impresora: Ubique impresoras USB supervisadas en la misma habitacion que el equipo al que se conectan. Localice impresoras USB sin supervision en la misma habitacion y a menos de 20 pies (6 1 m) del equipo al que se conectan. Envuelva el cableado en un conducto o una proteccion equivalente contra danos mecanicos.

Velocidad de comunicacion de la impresora: 9600 baudios

Entorno operativo:

• Temperatura: 32 a 120 F (0 a 49 C)
• Humedad relativa: 0 a 93% sin condensacion
