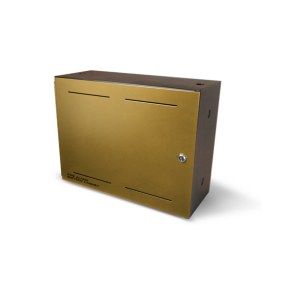

KIDDE KID2360004 KIDDE BC1 - Gabinete de Baterías / Puerta Bronce / Soporta baterías de hasta 40 Ah

KID2360004 BC1 KIDDE BC1 - Gabinete de Baterias / Puerta Bronce / Soporta baterias de hasta 40 Ah KID2360004 BC1

Resumen

Para Paneles KIDDE

• VS1 VS4
• FX-64 FX-1000
• VM-1R

BC-1 Battery Cabinet Black back box Metallic bronze door. Supports up to 40AH batteries

El BC-1(R) (BC-1 bronce y BC-R rojo) Gabinete de Bateria se usa para un sistema que requiere una bateria clasificada sobre 17 Ah. El BC-1(R) consta de una caja para montaje en pared y puerta. El gabinete puede alojar hasta dos baterias de 24 Ah o 2 baterias de 40 Ah. El BC-1(R) proporciona un conjunto de terminales interno para el cableado de las baterias a los terminales de suministro de energia del panel de control de la alarma contra incendios.

Caracteristicas

• Soporta 2 baterias hasta 40Ah
• Aprobacion UL
• Chapa

Instalacion

Instale el gabinete de bateria en la misma pieza que el panel de control de la alarma contra incendios control panel. Recomendamos dejar un espacio de 7 6 cm (3 pulg.) minimo y 3 4 m (10 pies) maximo. Realice el cableado de la bateria en conducto o proteccion equivalente contra los danos mecanicos.

Para instalar el gabinete de bateria:

1. Adose la caja de pared al muro usando los orificios de montaje de la parte trasera de la caja. Consulte la Figura 1. Utilice sujetadores que puedan soportar el peso completo del gabinete incluyendo las baterias de respaldo.
2. Monte la puerta en la caja de pared alineando los orificios de montaje en la bisagra de la puerta a los pernos roscados de la caja de pared. Consulte la Figura 2. 3.
3. Asegure la puerta a los pernos usando las tuercas 6-32 que se proporcionan.

Cableado

1. Para terminales de suministro de baterias para paneles de control de alarma contra incendios
2. Terminales EN bateria
3. Terminales FUERA de bateria (con fusible)
4. Cable negativo (cable negro)
5. Puente (cable azul)
6. Cable positivo (cable rojo)
7. Fusible 8 A

Dimensiones

Dimensiones en pulgadas y centimetros

Incluye

1 Gabinete BC-1 Battery Cabinet Black back box Metallic bronze door. Supports up to 40AH batteries

1 Juego de llaves (2)

1 Conjunto de terminales

1 Juego de cables para 2 baterias

Especificaciones

Valor nominal del fusible: 8 A 32 V (un suministro de energia)

Tipo de bateria:12 V 24 a 40 Ah plomo acido

Tamano del cable: 16 a 12 AWG (1 5 a 4 0 mm)

Dimensiones: (Ancho ? Alto ? Profundidad): 18 25 ? 14 0 ? 7 25 pulg. (46 34 ? 35 6 ? 18 42 cm)

Ambiente de operacion:

• Temperatura: 0 a 49C (32 a 120F)
• Humedad relativa: 0 a 93% sin condensacion

BC-1 Battery Cabinet Black back box Metallic bronze door. Supports up to 40AH batteries

Para Paneles KIDDE

• VS1 VS4
• FX-64 FX-1000
• VM-1R
