Resumen

Para Paneles KIDDE

• VM-1R

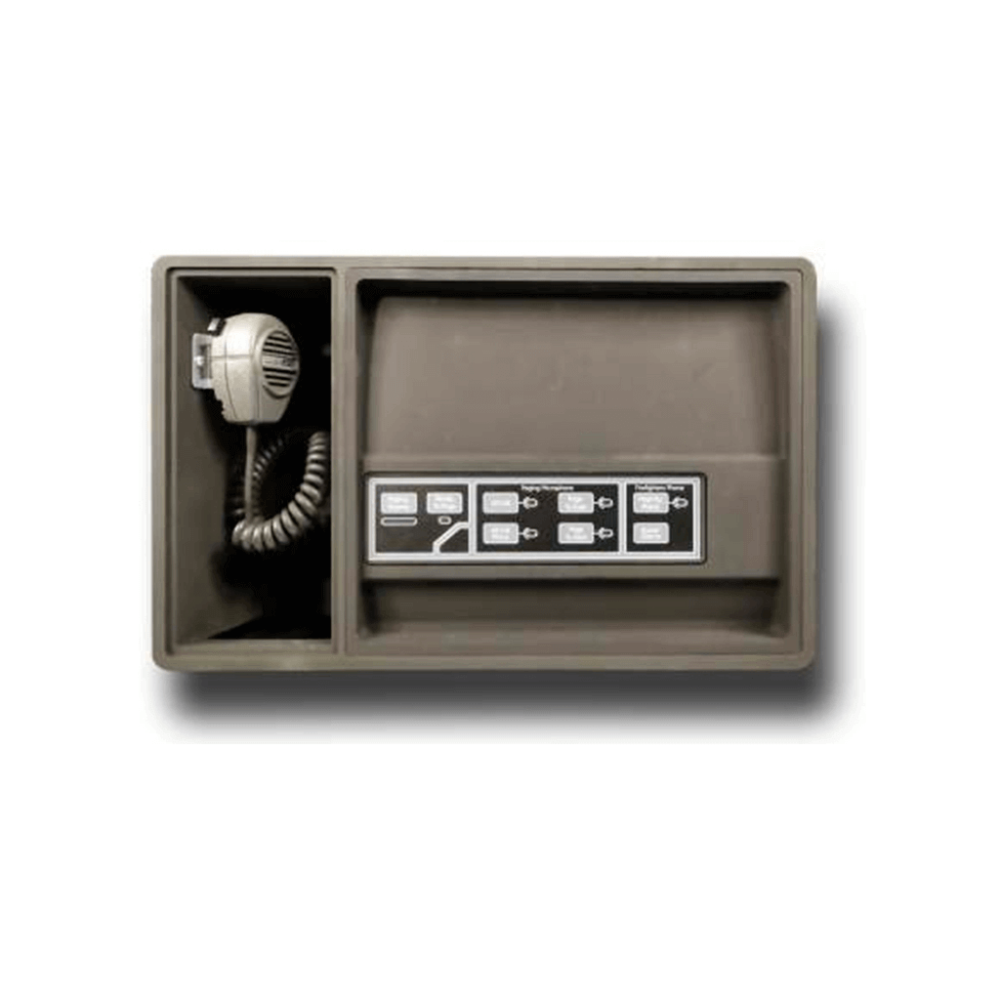

VM-PMI Control del sistema de audio e interfaz de localizacion. Incluye unidad de control de audio cables de interconexion placa de montaje interfaz de localizacion con microfono y controles del usuario

La interfaz de microfono de aviso VM-PMI proporciona controles para la comunicacion de voz/alarma de emergencia y la comunicacion telefonica bidireccional entre bomberos. La VM-PMI consta de un soporte de montaje de audio una tarjeta controladora de evacuacion por audio de emergencia EAEC una carcasa y un microfono de aviso.

Hay disponible un kit de idiomas para la interfaz de usuario (pedido por separado) que permite cambiar las etiquetas de control e indicadores. Consulte la hoja de instalacion del kit de idiomas VM-PMI-LK (N/P 3101996-EN) para obtener una lista de los kits disponibles y las instrucciones de instalacion.

Caracteristicas

• Controles de comunicacion de voz / alarma de emergencia
• Se puede agregar kit de idiomas para la interfaz de usuario
• Se puede agregar el kit telefonico de bomberos VM-MFK

Instalacion

Instalacion

Especificaciones

Voltaje: 24 V CC

Corriente:

• Modo de espera: 23 mA
• Alarma: 29 mA

Entrada de microfono remoto: Aislado y supervisado

Entrada AUX:

• Impedancia: 1 k
• Nivel: 0 2 VRMS a 1 0 VRMS
• Respuesta de frecuencia: 100 Hz a 4 kHz

Impedancia de falla de conexion a tierra: 10 k

Calibre de los cables: De 18 a 12 AWG (de 0 75 mm a 2 50 mm)

Canales de audio: 4 simultaneos

Entradas de audio:

• Microfono local: Aislado y supervisado
• Microfono remoto: Aislado y supervisado
• Telefono de bomberos: Aislado y supervisado
• Audio remoto: Aislado y supervisado

Mensajes:

Almacenamiento: 2 min

Longitud: 39 s max.

CONTROLES E INDICADORES

Comun:

• Volumen de localizacion: Indica la intensidad relativa de la senal durante una localizacion activa
• Listo para localizar: Parpadea durante el tono de preanuncio constante cuando esta preparado para localizar

Microfono de localizacion:

• Todas las llamadas: Activa/desactiva la localizacion en todas las areas
• Todas las llamadas menos: Activa/desactiva la localizacion en areas que no reciben EVAC o el mensaje de alerta
• Localizar a evacuacion: Activa/desactiva la localizacion en areas que reciben actualmente el mensaje de EVAC
• Localizar a alerta: Activa/desactiva la localizacion en areas que reciben actualmente el mensaje de alerta

Telefono de bomberos:

• Localizar por telefono: Activa/desactiva el telefono de bomberos remoto para el canal de localizacion
• Silencio del zumbador: Silencia el zumbador de solicitud de llamada entrante

ENTORNO OPERATIVO:

• Temperatura: De 32 a 120 F (de 0 a 49 C)
• Humedad relativa: De un 0 a un 93 % sin condensacion

VM-PMI Control del sistema de audio e interfaz de localizacion. Incluye unidad de control de audio cables de interconexion placa de montaje interfaz de localizacion con microfono y controles del usuario

Para Paneles KIDDE

• VM-1R

Incluye

• Unidad de control de audio VM-PMI
• Tarjeta controladora EAEC
• Carcasa
• Cables de interconexion
• Soporte de montaje
• Placa de montaje
• Microfono
